لوحة تصويرية متعددة الوظائف

لوحة إزالة السائط متعددة الوظائف

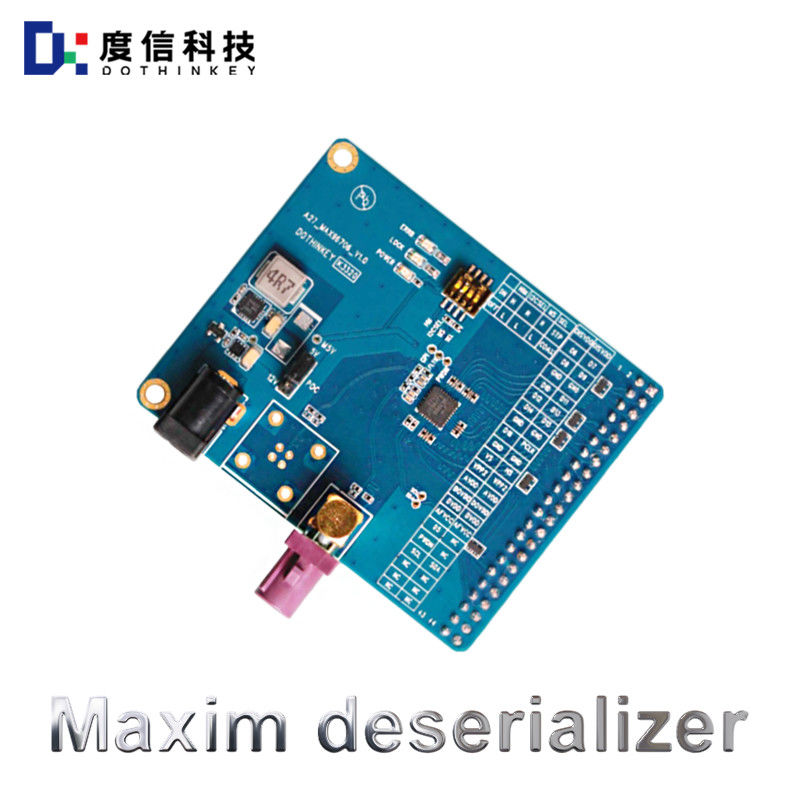

لوحة "أوتينكي" لـ"أ27 ماكس96706" متعددة الوظائف

يجب قراءة قبل الاستخدام:

حول إمدادات الطاقة POC: هذه اللوحة Deserializer فقط توفر SV و 12 فولت فولتين للمستخدمين للاختيار لمصدر الطاقة POC،الإعدادات الافتراضية للمصنع الإعداد الافتراضي للمصنع هو مخرج SVيجب على المستخدمين استخدام غطاء القفز لتحديد الجهد المناسب لمصدر الطاقة وفقًا لمتطلبات الجهد في الوحدة قيد الاختبار قبل الاستخدام ، يرجى الاتصال بنا لإعداد غطاء القفز.

توفير الطاقة لشركة Deserializer: MAX96706 يحتاج إلى مصدر طاقة خارجي (IWDVDD ، AVDD ، DOVDD) على هذه اللوحة Deserializer ، يجب أن يتم توفير مصدر الطاقة ثلاثي الاتجاه من قبل Grabber Image ،من بينها يجب تثبيت DVDD و AVDD في محطة AP المحددة إلى 1.8 فولت DOVDD وفقا للحاجة إلى أن يتم تعيينها في النطاق من 1.8-3.3 فولت، وتشغيل الخريطة، يجب أن تتأكد من أن إعدادات الجهد لا تتجاوز الحدود المقررة،وإعدادات الجهد من العديد من القنواتيجب أن لا تتجاوز إعدادات الجهد من الدوائر المختلفة النطاق المحدد لتجنب تلف رقاقة MAX96706.

حول الواجهة: تحتفظ لوحة Deserializer هذه بواجهة 2X22PIN DVP ، مخصصة للتصادم مع سلسلة MU960 من المنتجات التي تدعم DVP.

ووفقاً للمعلومات الرسمية الخاصة بـ MAX96706، يستخدم MAX96706 من حيث المبدأ للاقتران مع أجهزة MAX96705-MAX96711ويمكن أيضا أن تستخدم مع GMSL سلسلة أخرى لتنفيذ العملية التفاعليةولكن هناك بعض القيود التي يجب ملاحظتها في هذا الوقت، قبل الاستخدام.يجب على المستخدمين اتباع متطلبات ورقة البيانات الرسمية للشركات المقابلة في MAXM والموقع الرسمي لنصائح ضمان الجودة بعناية. التصميم

في كل مرة يتم تعيين مفاتيح DIP من لوحة Deserializer ، تحتاج إلى إعادة تشغيل اللوحة لجعل الإعداد الحالي يؤثر.
