مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
رقم الموديل:
A27_MAX96706

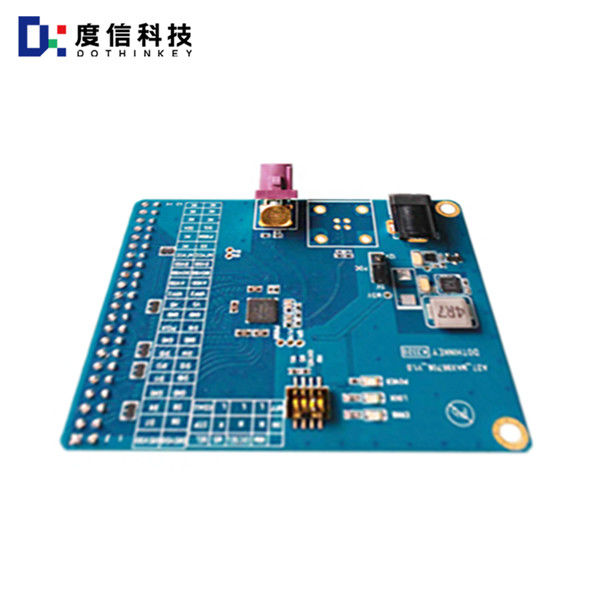

لوحة جهاز استشعار الصورة A27_MAX96706
Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.
ما هو مخرج إشارة DVP؟
DVP (مدخل الفيديو الرقمي) هي واجهة مخرجات مستشعرات تقليدية مع وضع مخرج مواز ، يمكن أن يكون عرض بت البيانات في واجهة DVP 8 بت ، 10 بت ، 12 بت ، أو 16 بت ، باستخدام إشارات مستوى CMOS ،و السرعة القصوى حوالي 96 ميغا هرتز.الحد الأقصى هو حوالي 96 ميغا هرتز.
تشمل الإشارات الرئيسية لمواجهة DVP:
PCLK (ساعة بكسل): ساعة بكسل، كل ساعة تتوافق مع بيانات بكسل واحدة.
HSYNC (التزامن الأفقي): إشارة مزامنة الخط ، تستخدم للسيطرة على نقل البيانات من كل خط.
VSYNC (التزامن العمودي): إشارة مزامنة الإطار، تستخدم للسيطرة على نقل البيانات من كل إطار.
البيانات: بيانات البكسل، عرض البت الدقيق يعتمد على خدمة الإنترنت أو دعم النطاق الأساسي.
تتضمن خصائص واجهة DVP:
إنتاج مواز: يستخدم DVP نقل مواز ، وهو أبطأ وله عرض نطاق أقل.
إشارات مستوى CMOS: يتم استخدام إشارات مستوى CMOS بدلاً من إشارات التفاضل.
في الممارسة العملية ، تستخدم واجهة DVP عادة لربط مستشعر الصورة وشريحة معالجة الصورة (ISP) لنقل بيانات الفيديو ومعالجتها. على سبيل المثال ،شريحة ISP سوف توفر مدخل ساعة خارجية (MCLK أو XCLK)، و PLL داخل جهاز الاستشعار سوف يحسب لإنتاج PCLK ، وتتحدد ترددها من خلال حجم الصورة ومعدل الإطار والقرار.
