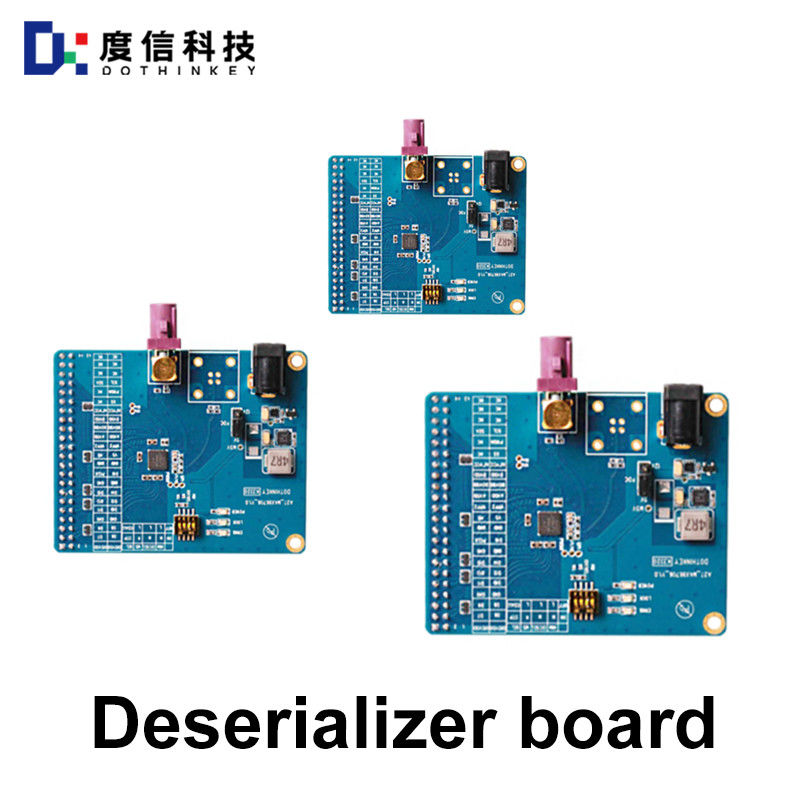

لوحة Deserializer الصناعية هي جهاز معالجة إشارات، يستخدم أساسا لتحويل إشارات البيانات الخام من أجهزة الاستشعار أو الكاميرات إلى صور قابلة للاستيعاب أو أوامر التحكم،الذي يستخدم على نطاق واسع في مجالات الرؤية الآليةتشمل وظائفها الأساسية تحويل البروتوكول (مثل MIPI CSI-2، LVDS) ، فك تشفير البيانات (مثل صورة RAW،تشكيل مضغوط) وتكييف الإشارة (في ما يلي توضيح للمبادئ التقنية وسيناريوهات التطبيق والحالات النموذجية:
المبادئ التقنية ووظائف لوحات التصنيع
1تحليل بروتوكول الإشارة وتحويلها
نوع إشارة الإدخال: عادة ما تستقبل لوحات Deserializer إشارات تفاضلية (مثل وضع HS من MIPI CSI-2) أو إشارات موازية (مثل واجهة DVP) ، والتي تحتوي على بيانات الصورة الخام (مثلشكل RAW) أو إصدار أوامر التحكم من وحدات الكاميرا.
معالجة البروتوكول: على سبيل المثال ، بالنسبة لبروتوكول MIPI CSI-2 ، تحتاج لوحة Deserializer إلى التعامل مع بنيتها المطبقة (طبقة التطبيقات ، طبقة البروتوكول ، الطبقة المادية) ،بما في ذلك تعبئة البيانات / تفكيكها، تصحيح الأخطاء (على سبيل المثال ، CRC) وإدارة القناة. خذ Dothinkey's Image Grabber كمثال ، فإنه يدرك دعم وضع CPHY LRTE من خلال FPGA ،الذي يحل المشكلة التي الشريحة التقليدية الخاصة لا يمكن أن تنتج الصور بسبب الحد من النسخة البروتوكول.
واجهة الإخراج: يتم نقل البيانات المفككة إلى الكمبيوتر أو الكمبيوتر المضيف عبر USB3.0، وGigE Vision أو واجهة HDMI ، التي تدعم تحليل الصور أو تخزينها في الوقت الحقيقي.

2فك تشفير البيانات ومعالجة الصور
فك تشفير الصورة RAW: يجب تحويل بيانات RAW (على سبيل المثال تنسيق باير) المخرجة من وحدة الكاميرا إلى تنسيقات الصورة القياسية (على سبيل المثال RGB ،(YUV) من خلال لوحة Deserializer لتحليل لاحقعلى سبيل المثال ، يدعم UC930 Image Grabber من Dothinkey الكشف عن التيار الحالي بدقة عالية (حد أدنى 10nA) ونقل البيانات المعالجة عبر واجهة USB3.0.
معالجة تنسيق الضغط: بعض لوحات Deserializer تدعم فك تشفير H في الوقت الحقيقي.264، H.265 وغيرها من ترميزات الفيديو، والتي هي مناسبة للسيناريوهات التي تتطلب تدفقات الفيديو عالية الدقة (على سبيل المثال مراقبة 8K).

3تحديد الإشارة وتحسينها
تصفية الضوضاء: تقليل تداخل الإشارة من خلال دوائر الأجهزة أو خوارزميات معالجة الإشارات الرقمية لتحسين جودة الصورة.
محاذاة التوقيت: ضمان نقل متزامن للبيانات متعددة القنوات (على سبيل المثال، وحدات متعددة الكاميرات) لتجنب عدم محاذاة الصورة.
