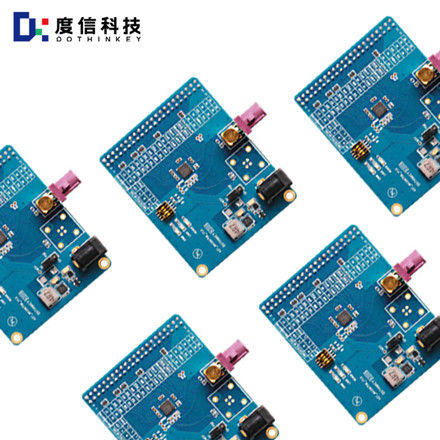

Fpd الرابط الثالث Deserializer A27_MAX96706

Fpd وصلة الثالثة deserializer A27_MAX96706

تطبيق لوحة Deserializer الصناعية في اختبار وحدة كاميرا الهاتف الخلوي.

1دور رئيسي في عملية الاختبار
تحويل البروتوكول: إشارات التفاضل عالية السرعة من وحدات كاميرات الهواتف الخلوية (مثلواجهة MIPI CSI-2) يجب تحويلها إلى إشارات USB أو Ethernet بواسطة لوحات Deserializer لمعالجة معدات الاختبار (على سبيل المثال ، يدعم Dothinkey Image Grabber GQ4 واجهة D / C-PHY ، والتي تمكن من اختبار مزامن لأربع كاميرات من خلال نقل الألياف البصرية.
تحليل جودة الصورة: بعد تحويل لوحة Deserializer بيانات RAW إلى صورة قابلة للعرض ، يقوم برنامج الاختبار (على سبيل المثال Imatest) بتحليل المعلمات مثل الدقة والضوضاء والتشوه ، إلخ.لضمان امتثال الوحدة للمعايير مثل ISO 12233 و ISO 15739.
التحقق من توافق البروتوكول: بالنسبة للبروتوكولات الجديدة (مثل CPHY V3.0) ، تحتاج لوحات Deserializer إلى التحقق من استقرار الاتصال بين الوحدة والمضيف.قامت Dothinkey بتحديث برمجيات FPGA لدعم وضع CPHY LRTE وحلت مشكلة الإرسال الناجمة عن إشارة LP عالية التردد.

2سيناريوهات اختبار نموذجية
اختبار الكاميرا ثلاثية الأبعاد: بالنسبة لوحدات الضوء المهيكلة أو ToF ، تحتاج لوحات Deserializer إلى معالجة إشارات محرك الليزر (مثليدعم VP20 Image Grabber قياس التيار الضوئي على مستوى nA) وبيانات استقبال الصور لضمان دقة التصوير ثلاثي الأبعاد.
اختبار الوحدة عالية الدقة: على سبيل المثال ، لوحات Deserializer تدعم دقة 8K (مثلRK3588 لوحة النواة الصناعية) يمكن معالجة 4320P تدفقات الفيديو في الوقت الحقيقي للتحقق من أداء عرض النطاق الترددي للوحدة.
اختبار التعاون مع العديد من الكاميرات: تحتاج لوحات Deserializer إلى معالجة البيانات من العديد من الكاميرات بالتزامن لضمان عمل خياطة الصورة أو الرؤية النمطية بشكل صحيح.

3الاندماج مع منتجات Dothinkey
وظيفة فك تشفير متكاملة مع Grabber الصورة: Dothinkey's Image Grabber (على سبيل المثال UC930) لديه رقاقة FPGA و ASIC مدمجة ، والتي تدعم التبديل التلقائي لمواجهات MIPI CSI-2 و DVP ،وتخرج البيانات المعالجة عبر USB3.0.
تكييف البروتوكول المرن: تقوم Dothinkey بتكييف وظائف جديدة بسرعة ، مثل وضع CPHY LRTE ، مع متطلبات البروتوكول لمصنعي أجهزة الاستشعار المختلفة من خلال ترقية منطق FPGA.

لوحة Deserializer الصناعية هي المكون الأساسي لاختبار وحدات كاميرات الهواتف الخلوية ، والتي تشمل تحويل البروتوكول (مثل MIPI CSI-2 إلى USB) ، فك تشفير البيانات (مثلRAW إلى RGB) وتحسين الإشارةعلى سبيل المثال تصفية الضوضاء).

يستخدم Dothinkey وغيره من البائعين تقنية FPGA لتحقيق تكييف بروتوكول مرن ودعم الدقة العالية،اختبار تعاوني متعدد الكاميرات لتلبية احتياجات الإنتاج الضخم في الإلكترونيات الاستهلاكية، الإلكترونيات السيارات وغيرها من المجالات. عند اختيار لوحة Deserializer، فمن الضروري اختيار لوحة Deserializer مع واجهة المقابلة،عرض النطاق الترددي وقدرة المعالجة وفقًا سيناريوهات الاختبار (e)على سبيل المثال الكاميرا ثلاثية الأبعاد، الفيديو 8K) ومتطلبات البروتوكول (على سبيل المثال CPHY LRTE).
