مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
TP2860

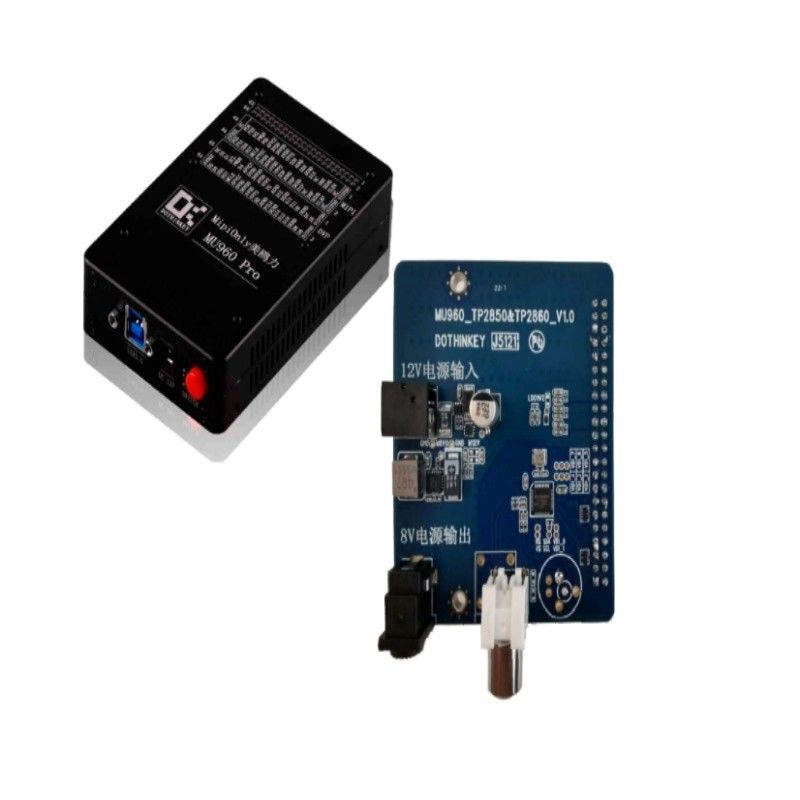

TP2860 Deserializer لجهاز التقاط الصور MU960
الخصائص:
1. يدعم فك تشفير وحدات AHD / TVI ، مناسبة لحلول فك تشفير وحدات السيارات.
2إصدار إشارة MIPI ، جنبا إلى جنب مع جهاز التقاط الصور MU960/UC930 لتحقيق اكتساب الصورة لوحدة السيارات.
المواصفات:
| إمدادات الطاقة (وضع إمدادات الطاقة المتواصلة) | DC 12V / 1A |
| سمك | 1.6 ملم ± 0.1 ملم |
| واسعة | 60 ± 0.1 ملم |
| الطول | 69 ملم ± 0.1 ملم |
| واجهة الوحدة | AHD، TVI، CVBS |
| AHD و TVI | دعم 720P، 960P، 1080P |
| CVBS | دعم 720P، 960P |
| دعم مقاطع الصور مع واجهة MIPI القياسية | |
| سرعة I2C | 100KHz~400KHz |
| TP2860 معيار مستوى IO | 1.8 فولت أو 3.3 فولت (اختياري) |
| طريقة إمدادات الطاقة المدعومة | 8 فولت |
2. إشعار قبل الاستخدام!!!
(1) فيما يتعلق بمصدر الطاقة POC: يتم تحويل مصدر الطاقة POC لهذا deserializer من مصدر الطاقة الخارجي 12V إلى فولت عمل 8V من خلال منفذ DC ،لذلك يحتاج deserializer منفصلة 12V / 1A محول الطاقة الخارجي.
(2) فيما يتعلق بمصدر الطاقة للشريحة deserializer: الشريحة TP2860 على هذا deserializer يتطلب ثلاثة مصادر الطاقة الخارجية. يتم تكوين مصدر الطاقة من قبل DVDD، DOVDD،و AVDD من مصدر الصورةيجب تكوين DVDD إلى 1.2V ، يمكن تكوين DOVDD إلى 1.8V أو 3.3V ، يجب تكوين AVDD إلى 3.3V.من الضروري التأكد من أن جميع إعدادات الجهد لا تتجاوز النطاق المحدد لتجنب تلف شريحة TP2860.

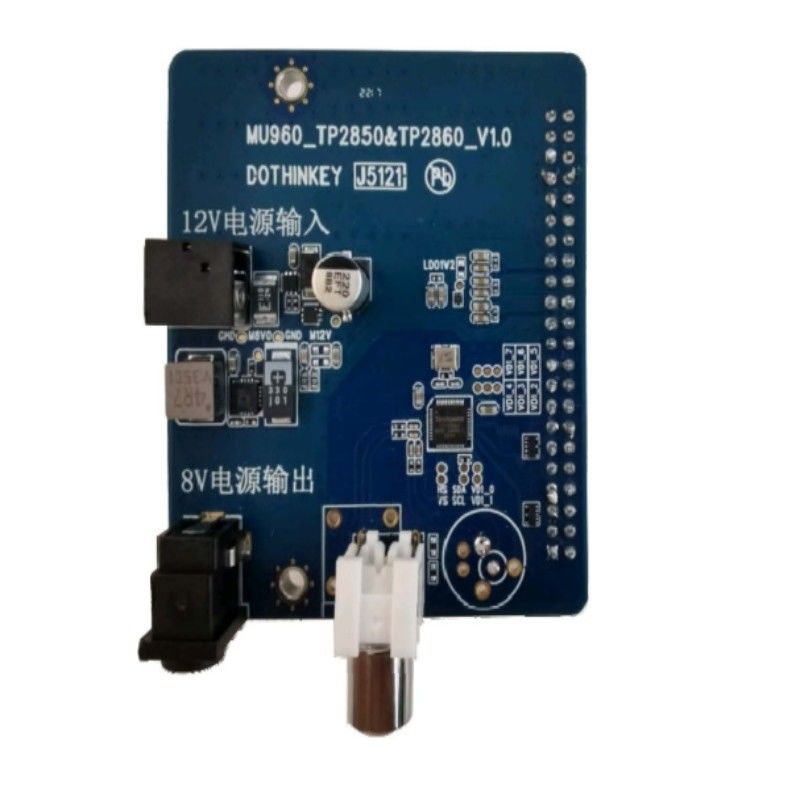

(3) فيما يتعلق بالواجهة: هذا deserializer يحتفظ 2.54mm الفراغ، واجهة دبوس 44PIN صف مزدوج لمطابقة واجهة MIPI القياسية لشركتنا لالتقاط الصور،ومصلح RCA المتزامن لربط وحدات الاختبار.
3. وصف واجهة Deserializer:
