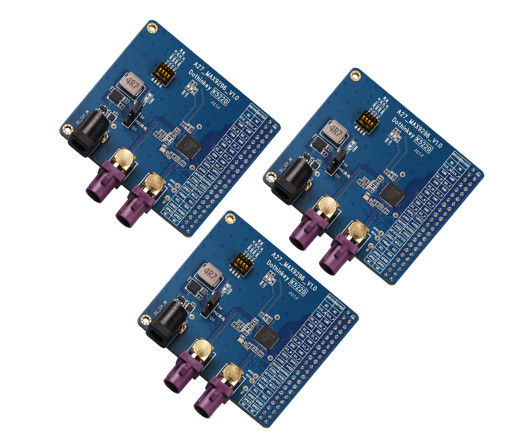

لوحة مستشعر الصورة MIPI

(1) حول إمدادات الطاقة POC: يمكن لهذه اللوحة الترميزية استخدام حالتين من إمدادات الطاقة من سوكيت DC أو مربع اختبار لمصدر الطاقة POC (محدد بواسطة J6) ، حيث عندما يتم اختيار مصدر الطاقة DC،يجب توصيل لوحة الترميز إلى محول طاقة خارجي 12V / 1A بشكل منفصل، ثم حدد 12 فولت أو 5 فولت كمصدر طاقة POC من خلال J5؛ عند اختيار مصدر طاقة مربع الاختبار ، لا يحتاج لوحة الترميز إلى مصدر طاقة خارجي منفصل.ويمكن تكوين لتزويد الطاقة إلى POC من خلال تكوين AP (في هذا الوقت، فإن غطاء القفز J5 يفشل) ، وبالنسبة لصندوق الاختبار UC930 ، يمكن تعيين نطاق إمدادات الطاقة POC من 4 فولت إلى 18 فولت. يتم عرض موقع J5 و J6 في الصور التالية ،الإعداد الافتراضي للمصنع هو 5 فولت من مقعد التيار المباشر (لتجنب حرق وحدة العميل)، يجب على المستخدمين اختيار مصدر الطاقة POC المناسب وفقًا لمتطلبات مصدر الطاقة الفعلية للوحدة قيد الاختبار قبل الاستخدام.شريحة MAX9296 على هذه لوحة فك الترميز تحتاج إلى أن تكون خارجية مع أربعة مصادر الطاقة، ويجب توفير الطاقة لأربعة مصادر من صندوق الاختبار ، حيث يجب تثبيت AFVCC و DVDD إلى 1.2V في نهاية AP ، ويجب تثبيت AVDD إلى 1.8V في نهاية AP ،يجب تعيين DOVDD في نطاق 1.8-3.3 فولت حسب الحاجة، إذا كان هناك إعدادات الجهد الأخرى في AP، يرجى تجاهل. قبل عملية رسم،من الضروري التأكد من أن إعدادات الجهد لهذه القنوات لا تتجاوز النطاق المحدد لتجنب تلف رقاقة MAX9296.

(3) حول الواجهة: يحتفظ لوحة فك الترميز هذه بواجهة رأس دبوس 44PIN مزدوجة الصف 2.54 مم للاتصال بواجهة MIPI القياسية لمنتجات صندوق الاختبار لدينا.

(4) حول MAX9296: وفقًا للمعلومات الرسمية ، يمكن أن يتم ربط max9296 نظريًا مع مجموعة متنوعة من متسلسلات gmsl1/gmsl2 ، وعندما يتم ربطها مع متسلسلات gmsl مختلفة ،يجب تكوين مجموعات مختلفة من معايير السجل.

(5) حول مفتاح DIP: مفتاح DIP من لوحة فك الترميز هو مفتاح DIP أربعة في واحد، كل يمثل إعداد أجهزة مستقلة،كل إعداد للأجهزة يتوافق مع وظيفة خاصة من تشغيل تشغيل عملية إعداد السجل، في كل مرة يسمح لأحد بتات DIP فقط بالاتصال بجانب "ON" ، وبعد تعيين كل بت DIP ، يجب إعادة تشغيل لوحة الترميز لجعل هذا الإعداد يبدأ في التأثير.
