مُحَرِّر المُحَرِّرات GMsl MIPI

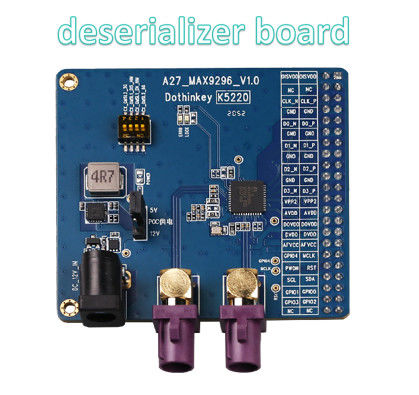

(1) حول إمدادات الطاقة POC: يمكن لوحة فك الترميز استخدام حالتين من إمدادات الطاقة من سوكيت DC أو مربع الاختبار لتزويد الطاقة POC (تم اختيارها بواسطة J6) ، حيث عندما يتم اختيار إمدادات الطاقة سوكيت DC،تحتاج لوحة فك الترميز إلى توصيل محول طاقة خارجي 12V / 1A بشكل منفصل، ثم حدد 12 فولت أو 5 فولت كمصدر طاقة POC من خلال J5؛ عند اختيار مصدر طاقة غرفة الاختبار،لا يتطلب لوحة الترميز مصدر طاقة خارجي منفصل ويمكن تكوينها لتزويد POC بالطاقة عبر تكوين AP (في هذه الحالة تفشل قبعة J5 القفز)، وبالنسبة لغرفة الاختبار UC930 ، يمكن تعيين نطاق إمدادات POC من 4V إلى 18V. يتم عرض موقع J5 و J6 في الشكل أدناه ،إعدادنا الافتراضي في المصنع هو انتاج 5 فولت من علبة التيار المباشر (حتى لا تحرق وحدة العميل)، يجب على المستخدمين اختيار مصدر الطاقة POC المناسب وفقا لمتطلبات مصدر الطاقة الفعلي للوحدة قيد الاختبار قبل الاستخدام.

(2) حول مصدر الطاقة لشريحة تشكيل الترميز: الشريحة MAX9296 على هذه اللوحة الترميز تحتاج إلى إعداد خارجي مع أربعة مصادر الطاقة،ويجب أن يتم تشغيل مصادر الطاقة الأربعة من صندوق الاختبار، حيث يجب تثبيت AFVCC و DVDD على 1.2V في نهاية AP ، يجب تثبيت AVDD على 1.8V في نهاية AP ، يجب تعيين DOVDD في النطاق 1.8-3.3V حسب الحاجة ،إذا كانت هناك إعدادات أخرى للجهد في نقطة التشغيلقبل أن يتم رسم الرسم، يجب التأكد من أن الجهد من هذه القنوات لا يتم تعيينها إلى النطاق المحدد لتجنب تلف رقاقة MAX9296.

(3) حول الواجهة: لقد احتفظت لوحة فك الترميز برأس دبوس 44PIN مزدوج الصف بمسافة 2.54 مم للاتصال بواجهة MIPI القياسية لمنتجات صندوق الاختبار لدينا.

(4) حول MAX9296: وفقًا للمعلومات الرسمية ، يمكن أن يتم ربط MAX9296 نظريًا مع مجموعة متنوعة من متسلسلات GMSL1 / GMSL2 ، وعندما يتم ربطها بمسلسلات GMSL مختلفة ،يجب تكوين مجموعات مختلفة من معايير السجل.

(5) حول مفتاح DIP: مفتاح DIP من لوحة الترميز هو مفتاح DIP 4 في 1 ، كل يمثل إعدادات أجهزة مستقلة ،كل إعداد للأجهزة يتوافق مع وظيفة خاصة من إعداد سجل بدء تشغيل، يسمح بتعيين بت واحد فقط من DIP إلى وضع "ON" في كل مرة ، وبعد تعيين كل بت من DIP ، يجب إعادة تشغيل لوحة الترميز لجعل هذا الإعداد يبدأ في التأثير.
