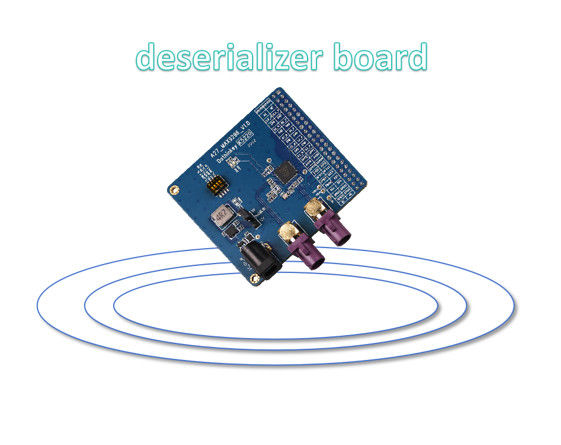

لوحة TI MIPI

1خيارات إمدادات الطاقة POC

• وضعين (مختار من قبل J6):

  • مصدر التيار المستمر:

    • يتطلب خارجيةمحول 12 فولت / 1A.

    • الاستخدامJ5لتحديد12 فولت أو 5 فولتللطاقة POC (تخلفية المصنع:5 فولتلحماية وحدات العميل).

  • إمدادات الطاقة للصندوق:

    • لا حاجة إلى محول خارجي

    • تشكيل فولتاج POC عبرإعدادات AP(J5 معاق)

    • من أجلصندوق الاختبار UC930نطاق POC:4 فولت 18 فولت.

2. ماكس9296 شريحة إمدادات الطاقة

• أربعة قنوات تشغيل (يجب توفيرها بواسطة صندوق الاختبار):

  • AFVCC و DVDD:ثابت في1.2 فولت(إعداد أجهزة التشغيل)

  • AVDD:ثابت في1.8 فولت(إعداد أجهزة التشغيل)

  • (DOVDD):قابلة للتعديل (1.8فلت ‬3.3فلتحسب الحاجة).

• تحذير:تأكد من ضبط الجهد بشكل صحيحقبل تشغيللتجنب تلف الشريحة

3. واجهة

• الرأس مزدوج الصف 44 دبوس (2.54mm pitch)لمواءمة واجهة MIPI مع صناديق الاختبار.

4. MAX9296 مرونة التزاوج

• دعمأجهزة التسلسل GMSL1/GMSL2ولكن يتطلبتشكيلات سجلات مختلفةلكل نموذج من أجهزة التسلسل

5. تكوين مفتاح DIP

• مفتاح DIP 4 في 1كل مفتاح يتحكم في وظيفة أجهزة فريدة.

• القواعد:

  • فقطمفتاح واحديمكن تعيينها علىعلىفي وقت واحد.

  • أعد تشغيل اللوحةبعد تغيير إعدادات DIP لتأثير التغييرات.

التوصيات الرئيسية:

• التحققمتطلبات الجهد POCمن الوحدة قيد الاختبار قبل اختيار وضع الطاقة.

• تحقق مرة أخرىMAX9296 إعدادات قاطرة القوةفي تكوين AP لمنع التلف.

• اتبع إرشادات التبديل DIP لتجنب النزاعات في بدء التسجيل.
