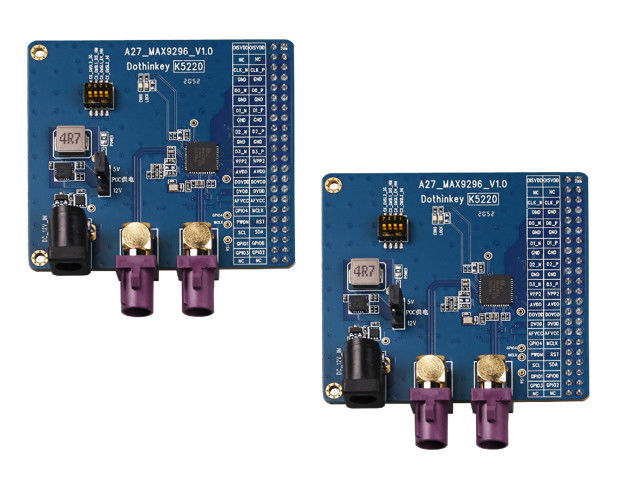

fpd link iii deserializer MIPI (مصدر إزالة السائط)

1مخطط إمدادات الطاقة POC إمدادات الطاقة مزدوجة الوضع (يمكن تحديها عبر J6): إمدادات الطاقة من قبالة علبة DC: مطلوب محول طاقة خارجي 12V / 1A.حدد مخرج 12 فولت أو 5 فولت عبر J5 jumper (معد إلى 5 فولت افتراضيًا في المصنع لمنع حرق الوحدة الخاضعة للاختبار). إمدادات الطاقة لغرفة الاختبار: لا يلزم إمدادات الطاقة الخارجية ، ويأتي إمدادات الطاقة مباشرة من صندوق الاختبار. يتم تعيين فولت POC من خلال تكوين AP (فشل J5).صندوق الاختبار UC930 يدعم المخرجات القابلة للتعديل من 4 فولت إلى 18 فولت.

2متطلبات إمدادات الطاقة للشريحة MAX9296 مطلوبة أربعة مصادر طاقة من غرفة الاختبار: AFVCC و DVDD: ثابتة 1.2V (يجب أن تكون مقفلة بتكوين AP). AVDD: ثابتة 1.8 فولت (تكوين AP مقفل). DOVDD: يدعم تعديل مرن 1.8V3V. ملاحظة: تأكيد تكوين الجهد قبل تشغيله لتجنب تلف الشريحة.

3وصف واجهة برمجة التطبيقات (API) محجوز 2.54mm pitch 44PIN double row pins، متوافق مع واجهة صندوق اختبار MIPI القياسي.

4. ملاحظات التوافق MAX9296 نظرياً ، يتم دعم GMSL1/GMSL2 متعددة المسلسلات ، ولكن يجب تكوين مجموعة معايير السجلات المقابلة وفقًا للنموذج المزدوج.

5. مواصفات استخدام مفتاح DIP مفتاح DIP مستقل 4 مواقع: يتوافق كل شخص مع وظيفة أجهزة. القواعد: يسمح بتعيين شخص واحد فقط على التشغيل في وقت واحد. بعد التعديل,يجب أن تشغلها مجدداً لتعمل
