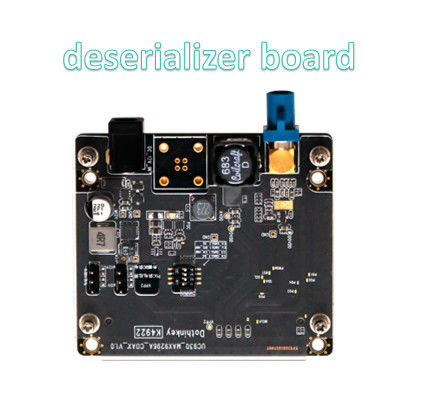

fpd link iii deserializer MIPI (مصدر إزالة السائط)

1نظام إمدادات الطاقة POC

هذه اللوحة تستخدمإمدادات الطاقة VPP2كوضع تشغيل افتراضي. في هذا الوضع ، لا يلزم أي محول طاقة خارجي ، حيث يمكن توفير الطاقة مباشرة من خلال نظام الاختبار ، مما يسهل عملية توصيل الجهاز.

حل إمدادات الطاقة الخارجي الاختياري:

• عندما تكون هناك حاجة إلى مصدر طاقة مستقل، يرجى استخداممحول طاقة 12 فولت / 1A DCمتصلة بمقبض DC الداخلي.

• حدد الجهد الخارجي من خلال غطاء القفز الداخلي:

  • الموقف أ:مخرج 12 فولت متزامن

  • الموقف ب:مخرج 5 فولت متزامن

• ملاحظة: تأكد من إيقاف تشغيل النظام قبل تبديل أنماط الطاقة لتجنب مخاطر الاختصار.

2.مواصفات طاقة الرقاقة الأساسية

شريحة فك الترميز MAX9296A تتطلب دقةأربعة مصادر طاقة مستقلة، كل ما يجب أن يقدمه صندوق الاختبار ويلتزم بدقة بالمعايير التالية:

المتطلبات التشغيلية الحاسمة:

• تحقق من جميع فولتات إمدادات الكهرباء بواسطة عداد كمية قبل تشغيلها.

• لا تعديل القفزات الطاقة في حين أن النظام يعمل.

• التوتر الذي يتجاوز الحدود قد يسبب تلفاً دائمًا للشريحة.

3.المواصفات التقنية للواجهة

يتبنى مجلس الإدارة حل اتصال صناعي:

• الواجهة الفيزيائية: رأس دبوس مزدوج 44 دبوسًا (2.54mm مساحة قياسية)

• بروتوكول الإشارة: متوافق تماما مع معيار MIPI CSI-2

• أجهزة متوافقة: مناسبة لمجموعة كاملة من منتجات صناديق الاختبار

• تصميم الحماية:

  • تصنيف حماية ESD: ± 8kV تفريغ اتصال

  • المسامير المطبقة بالذهب تضمن موثوقية الاتصال على المدى الطويل
