مكان المنشأ:
شينزين الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
ULM928
يدعم Dothinkey USB3.0 Series Image Grabber بروتوكولات متعددة - MIPI و DVP و HISPI و LVDS و SPI
ننجو

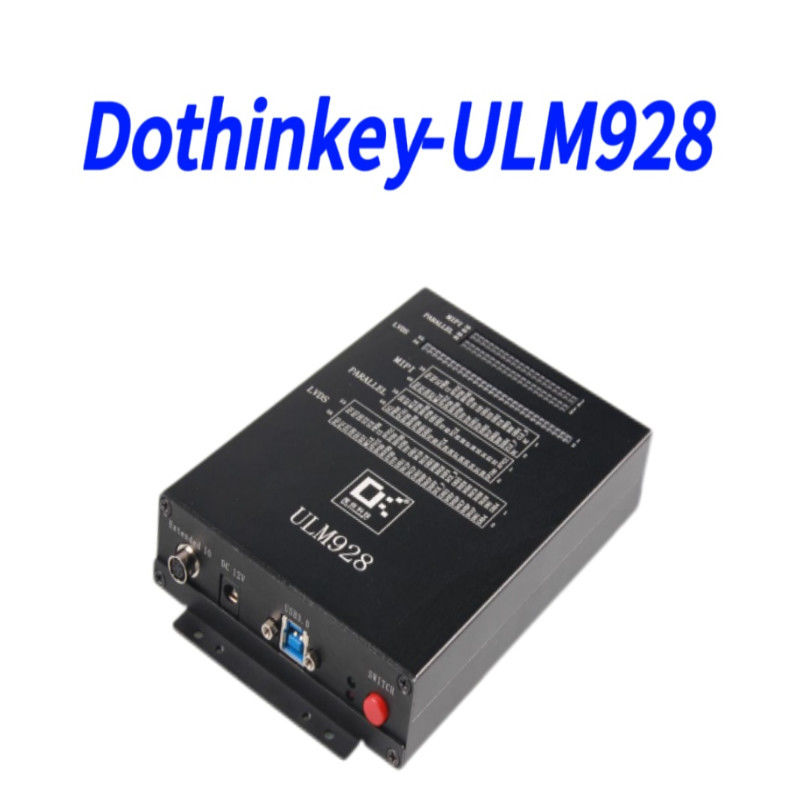

جهاز التقاط الصور ULM928 هو حل اختبار متعدد الاستخدامات مصمم لالتقاط الصور عالية الأداء وتقييم أجهزة الاستشعار. يحتوي على واجهة USB 3.0 ، ويدعم بروتوكولات متعددة ،بما في ذلك MIPI، DVP ، HISPI ، LVDS ، و SPI ، مما يجعلها مثالية لاختبار كاميرات المراقبة المحمولة والسيارات.
الخصائص الرئيسية
نقل البيانات عالية السرعة:يضمن USB 3.0 (5Gbps) معالجة الصور السريعة.
التوافق مع العديد من الواجهات:يدعم MIPI (4-lane @ 1Gbps) ، LVDS (10-lane @ 600Mbps) ، و DVP (200MHz PCLK).
إدارة الطاقة الدقيقة:خمس قنوات طاقة منخفضة الضوضاء قابلة للبرمجة (حتى 3.3V / 500mA) لتزويد المستشعر.
الكشف المتقدم عن التيار:قياس عالي الدقة (10nA) لتحليل التيار الاحتياطي والديناميكي.
الكشف الشامل عن الأخطاء:اختبار 45 قناة مفتوح / قصير مع عتبات تكيفية للتشخيص الموثوق به.
المزايا
a.مُحسّنة للتصوير عالية السرعة مع سلامة إشارة قوية.
ب. إمدادات طاقة مرنة (2.5 فولت 9 فولت) لتلبية متطلبات مختلفة للمستشعرات.
c. تحسين دقة الاختبار مع إعدادات التوتر / التيار القابلة للتكوين.
d. التوافق على نطاق واسع مع الأجهزة، مما يضمن التحقق من صحة الوحدة بكفاءة.
المواصفات التقنية للصورة والإرسال
1)متوافقية المستشعر
a.مجموعة ساعات MCLK6MHz ~ 99MHz
ب.دقة ساعة MCLK±0. 1 ميغا هرتز
مجموعة مستويات جهاز الاستشعار IO (بموجب DOVDD)1.3 فولت ~ 3.3 فولت
عرض النطاق الترددي لـ LVDS≥600Mbps/Lane
عدد قنوات بيانات LVDS1/2/4/8/10الممر
f.عرض النطاق الترددي MIPI≥1 جيجابايت / لين
g.عدد قنوات بيانات MIPI1/2/4الممر
تردد ساعة PCLK200M هرتز
دعم تنسيقات الصورRGB565/YUV422RAW8/RAW10/RAW12
دعم تنسيق RGBRGB565
2) USB3.0 متري
عرض النطاق الترددي للبيانات USB3.05Gbps
3) المؤشرات التقنية لـ SENSOR I2C
معدل الاتصال I2C100K/400K/1M
