مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
DF108
Document:

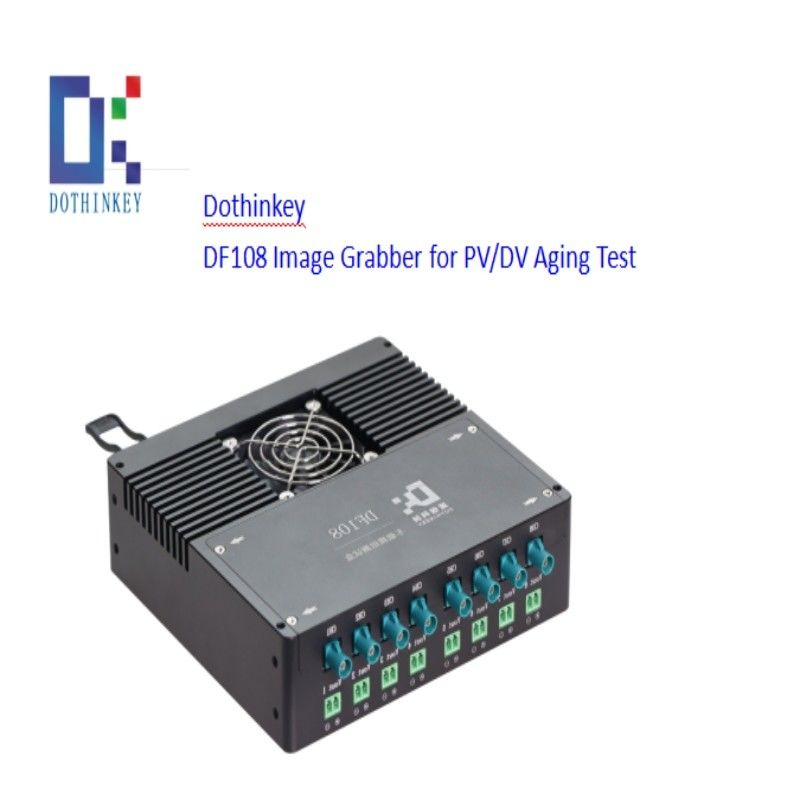

صندوق اختبار صورة Dothinkey DF108 للاختبار الكاميرا للسيارات
البعد:
الواجهات:
وصف وظيفة الواجهة:
|
|
المواصفات |
الوصف |
|
1 |
واجهة وحدة الكاميرا (CH1-CH8) |
واجهة الوحدة ذات 8 قنوات. بالنسبة للوحدة المتسلسلة MAXIM / TI ، واجهة FAKRA الموحدة القياسية (المقبس) كمعيار |
|
2 |
واجهة إخراج الطاقة ((Vout1-Vout8) |
واجهة إمدادات الطاقة الفلاشية ذات 8 قنوات ، فقط للمخرج ، محظورة من الاتصال بأي مصدر طاقة خارجي |
|
3 |
واجهة الألياف البصرية |
واجهة الاتصال بالألياف الضوئية 40G |
|
4 |
مفتاح الاتصال |
مفتاح إعداد الهوية |
|
5 |
ضوء مؤشر الإشارة |
ضوء مؤشر الموقع الأحمر الأخضر مزدوج اللون، مؤشر الطاقة الأحمر، مؤشر الحالة الأخضر. |
|
6 |
مدخل طاقة POC الخارجي |
توفير مدخل طاقة اختبار قياسي خارجي |
|
7 |
واجهة التوسع الخارجية |
احتياطي IO وواجهات الطاقة للتوسع الخارجي |
|
8 |
واجهة مصدر الطاقة |
واجهة إمدادات الطاقة المتواصلة 24 فولت مخصصة لجمع الصور ، تستخدم لتزويد صندوق الاختبار بالطاقة |
|
9 |
التبديل |
مفتاح تشغيل جهاز التقاط الصور |
