مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
CP20

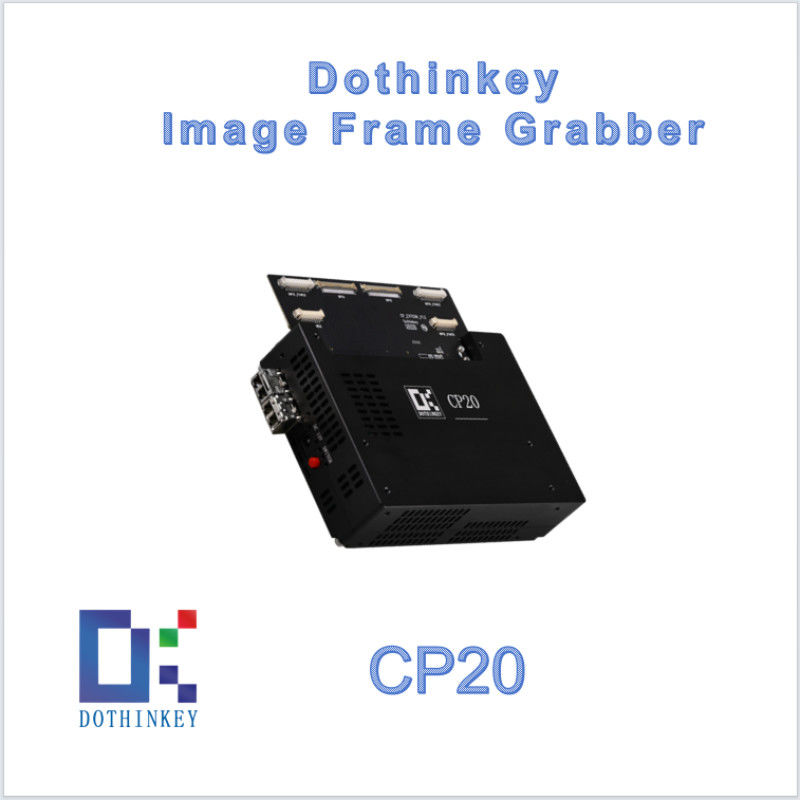

بطاقة التقاط Dothinkey MIPI 10-Way DSP Power CSI/C PHY متوافقة
خصائص:
1التصوير المزدوج MIPI D/C-PHY
التقاط قناة مزدوجة عالية السرعة متوافقة مع معايير MIPI.
22×5 قوة مستشعر قابلة للتعديل
10 قاطرات فولتاج قابلة للبرمجة (مثل 2.2 فولت) لدعم أجهزة استشعار متعددة.
3استشعار التيار (mA/μA/nA)
قياس دقيق من الميلي آمبر إلى نانو آمبر.
4اختبار نظام التشغيل 66 قناة
إكتشاف الدائرة المفتوحة / قصيرة عبر 66 خط إشارة.
5هوية المنتج الديناميكية
تعريف جهاز قابل للبرمجة لتتبع النظام.
6. واجهة المدخلات التناظرية
يدعم قياس إشارة الجهد / التيار الخارجي.
7مراقبة الجهد في الوقت الحقيقي
دقة ± 0.5% على قوائم الطاقة للمستشعر.
8تعويضات (كلفين) بعيدة
استشعار الألياف الأربعة يزيل أخطاء مقاومة الخط.
مخطط:
البعد:
مواصفات المنتج CP20:
| رقم الدبوس | اسم الدبوس | نوع الدبوس | الوظيفة |
| A1 | A_DOVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A2 | A_DOVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A3 | DOVDD_FB | المدخلات | جهاز استشعار الصورة 10 إمدادات الطاقة المُعادلة كلفن تعويض عقارب |
| A4 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A5 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A6 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A7 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A8 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A9 | فيديو فيديو فيديو | المدخلات | جهاز استشعار الصورة 10 إمدادات الطاقة المُعادلة كلفن تعويض عقارب |
| A10 | AVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A11 | AVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A12 | AVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A13 | A_AVDD FB | المدخلات | جهاز استشعار الصورة 10 إمدادات الطاقة المُعادلة كلفن تعويض عقارب |
