مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
CP20

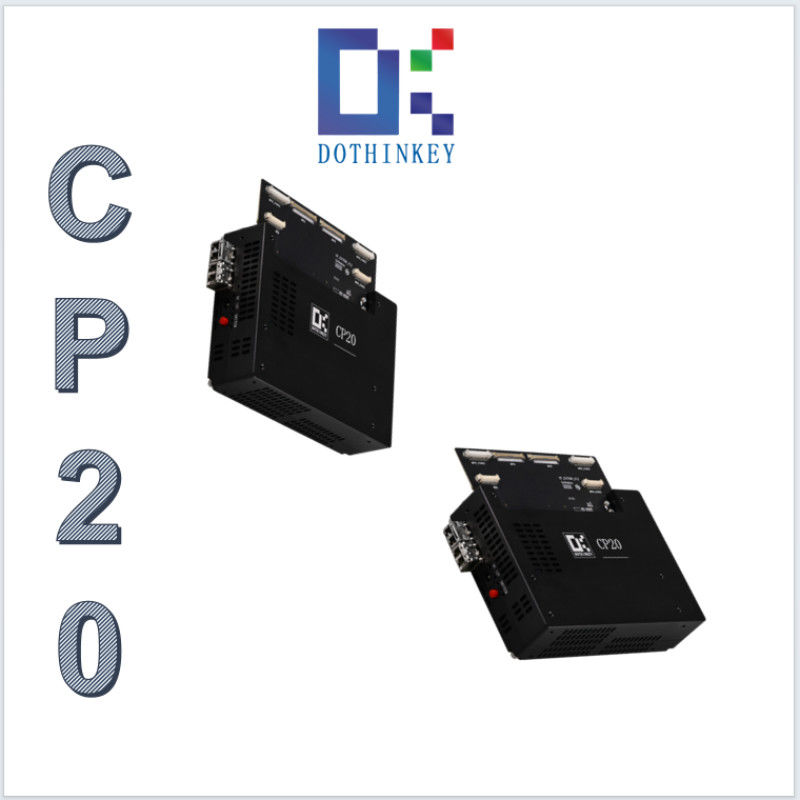

لوحة CP20 Frame Grabber مع SPI 20MHz ومكافأة Kelvin
خصائص:
1واجهة تصوير مزدوجة MIPI D/C-PHY
اكتساب الصورة عالية السرعة القناة المزدوجة متوافقة مع معايير MIPI D-PHY و C-PHY ، ودعم التكامل السلس مع أجهزة استشعار الصورة المتقدمة.
22×5 جهاز استشعار قابل للبرمجة مصدر الطاقة
10 قاطرات فولتاج قابلة للتكوين بشكل مستقل (على سبيل المثال ، 2.2 فولت ، 1.8 فولت) لتخصيص طاقة جهاز الاستشعار بدقة ، مما يتيح التوافق مع العديد من أجهزة الاستشعار.
3الكشف عن التيار المتعدد المقياسات (mA/μA/nA)
قياس التيار عالي الدقة عبر نطاقات الميليامبر ، الميكروامبر ، والنانوامبر ، مثالية لتوصيف أجهزة الاستشعار ذات الطاقة المنخفضة للغاية.
4مصفوفة اختبار 66 قناة مفتوحة / قصيرة (OS)
التحقق من صحة الاتصال الشامل مع 66 قناة اختبار، وضمان سلامة الإشارة في صفوف أجهزة الاستشعار عالية الكثافة.
5تكوين معرف المنتج الديناميكي
برمجة تحديد الجهاز على متن الطائرة للتتبع والإدارة على مستوى النظام في بيئات الإنتاج الآلي.
6واجهة القياس التناظرية
إدخال مباشر للإشارات التناظرية الخارجية (الجهد / التيار) ، مما يسهل التشخيص المساعد ومراقبة المعلمات البيئية.
7مراقبة السكك الحديدية في الوقت الحقيقي
قياس الجهد المستمر على خطوط إمداد أجهزة الاستشعار بدقة ±0.5٪، أمر بالغ الأهمية للاستقرار في التطبيقات الحرجة للمهمة.
8تكنولوجيا تعويض الكلفين عن بعد
تعويض مقاومة الخط النشط عن طريق استشعار كلفن 4 أسلاك، والقضاء على أخطاء انخفاض الجهد في توصيل الطاقة لمسافات طويلة.
مخطط:
البعد:
مواصفات المنتج CP20:
| رقم الدبوس | اسم الدبوس | نوع الدبوس | الوظيفة |
| A1 | A_DOVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A2 | A_DOVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A3 | DOVDD_FB | المدخلات | جهاز استشعار الصورة 10 إمدادات الطاقة المُعادلة كلفن تعويض عقارب |
| A4 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A5 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A6 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A7 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A8 | DVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A9 | فيديو فيديو فيديو | المدخلات | جهاز استشعار الصورة 10 إمدادات الطاقة المُعادلة كلفن تعويض عقارب |
| A10 | AVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A11 | AVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A12 | AVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
| A13 | A_AVDD FB | المدخلات | جهاز استشعار الصورة 10 إمدادات الطاقة المُعادلة كلفن تعويض عقارب |
