مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
CP20

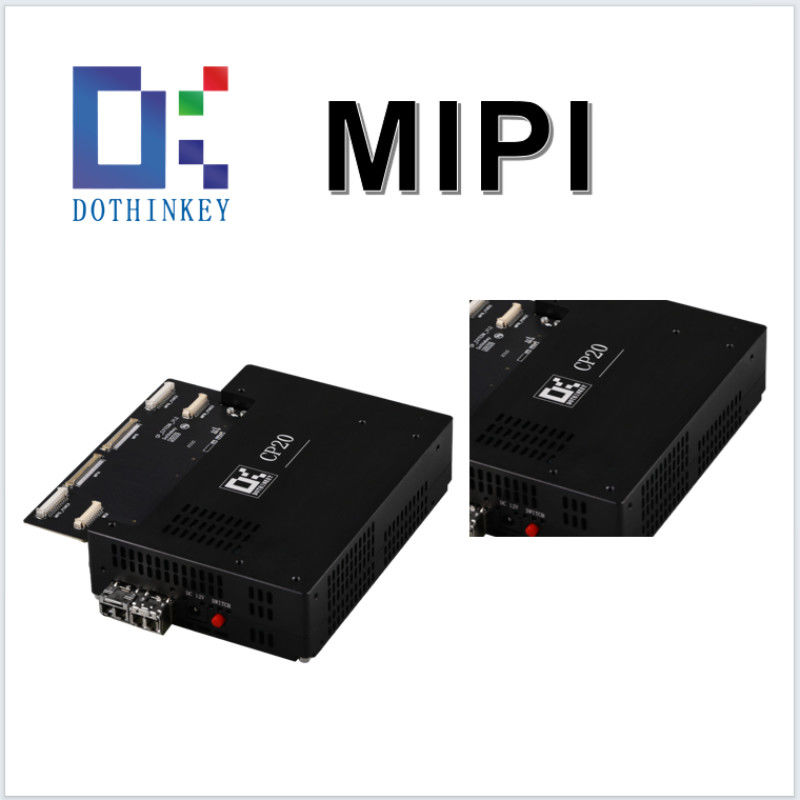

تصميم الصورة في السيارات MIPI CSI واجهة بصرية لحلول DSP
خصائص:
1واجهة MIPI D/C-PHY مزدوجة
اكتساب الصور عالية السرعة عبر بروتوكولات MIPI D-PHY / C-PHY مزدوجة القنوات.
2. 2×5 قوائم طاقة قابلة للبرمجة
10 قنوات فولت مستقلة (2.2 فولت قابلة للتكوين) للتوافق مع العديد من أجهزة الاستشعار.
3الكشف عن التيار متعدد المدى
قياس دقة من mA إلى nA مع هامش خطأ < 1 ٪.
4اختبار نظام التشغيل 66 قناة
الكشف عن خطأ مفتوح/قصير عبر 66 مسار إشارة.
5هوية المنتج القابلة للبرمجة
تعريف فريد للجهاز لدمج النظام الآلي.
6واجهة الإشارة التناظرية
إدخال التوتر / التيار الخارجي للتشخيص المساعد.
7مراقبة الجهد من المستشعرات
قياس السكك الحديدية في الوقت الحقيقي (دقة ± 0.5 ٪).
8تعويض كلفين من أربعة أسلاك
استشعار الجهد عن بعد لتبديد آثار مقاومة الخط
مخطط:
البعد:
مواصفات المنتج CP20:
| رقم الدبوس | اسم الدبوس | نوع الدبوس | الوظيفة |
| A14 | A_AGND | القوة | جهاز استشعار الصورة GND |
| A15 | A_AVDD2 | القوة | جهاز استشعار الصورة GND |
| A16 | A_AVDD2 | القوة | مصدر الطاقة التناظري لمستشعر الصورة |
| A17 | A_AVDD2 | القوة | مصدر الطاقة التناظري لمستشعر الصورة |
| A18 | A_AVDD2_FB | المدخلات | جهاز استشعار الصورة مصدر الطاقة التناظرية من بعد كلفن تعويض الدبوس رد فعل |
| A19 | A_DGND | القوة | جهاز استشعار الصورة GND |
| A20 | A_ADC1 | المدخلات | دبوس قياس فولتاج مرجعية لجهاز استشعار الصورة |
| A21 | A_ADC2 | المدخلات | دبوس قياس فولتاج مرجعية لجهاز استشعار الصورة |
| A22 | A_ADC3 | المدخلات | دبوس قياس فولتاج مرجعية لجهاز استشعار الصورة |
| A23 | A_ADC4 | المدخلات | دبوس قياس فولتاج مرجعية لجهاز استشعار الصورة |
| A24 | A_DGND | القوة | جهاز استشعار الصورة GND |
| A25 | A_POL | إدخال/خروج | جهاز استشعار الصورة الرقمي GND |
| A26 | B_DOVDD | القوة | مستشعر الصورة 10 مصدر الطاقة |
