مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
DF200

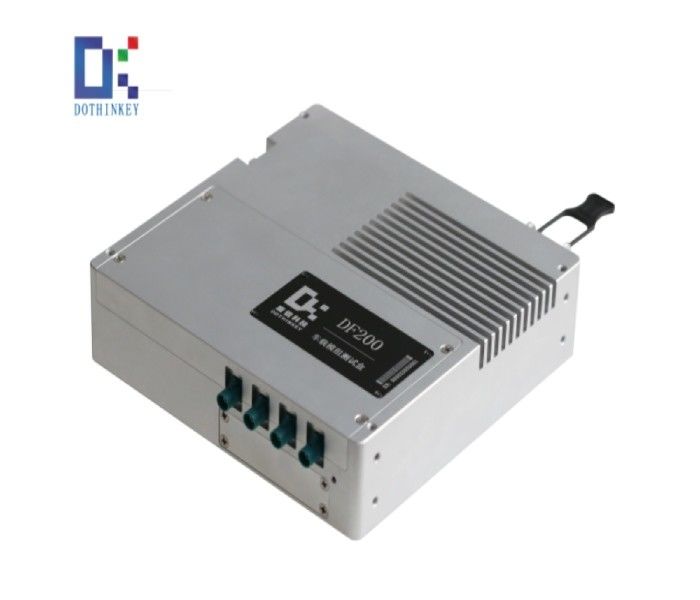

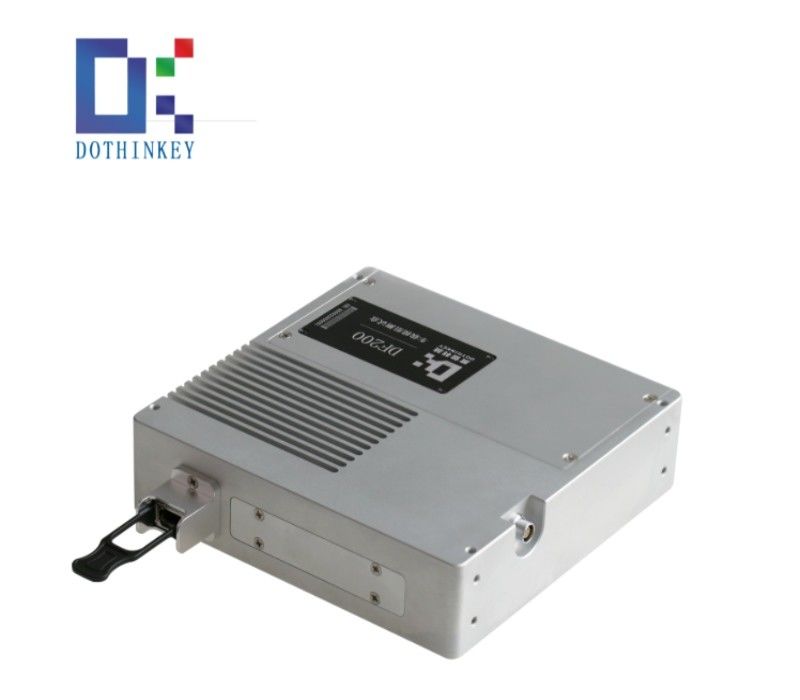

جهاز استيلاء على إطار الصورة ذو السرعة العالية DF200 للألياف الضوئية لاختبار الكاميرا في السيارات
| واجهة | كواكسيال |
| الإرسال | الألياف البصرية |
| القناة | 4 |
1الميزات:
1) 0.8-18V إعداد طاقة الطاقة وحدة.
2)المراقبة الحالية، معدل الإطار / عرض إطار الخطأ، إحصاءات خطأ الرابط، إحصاءات خطأ فك الترميز.
3)التقاط وحفظ الصورة الكاملة لكل قناة، تعمل بواسطة POC.
4)تحديد حلول فك الارتباط المرنة حسب الحاجة (للوحدات المسلسلة للسيارات MAXIM / TI ، متوافقة مع الغالبية العظمى من وحدات نظام التسلسل المتوفرة حاليًا في السوق).
5)دعم الاتصالات الألياف الضوئية 40G (باستخدام كابل واحد إلى أربعة كابلات ألياف ضوئية ، متوافقة مع بطاقات 10G ، وعرض النطاق الترددي يحدده عدد منافذ 10G المتصلة).
6)قادرة على دعم اختبار EMC للوحدة السيارات على مستوى مواصفات السيارات (بشرط أن تكون وحدة السيارات نفسها قادرة على اجتياز مستوى مواصفات السيارات EMC).
2مقدمة في اختبار EMC: DF200
| نتيجة اختبار EMC لمشروع كاميرا السيارات | |
| البريطانيون | اجتاز المستوى الثاني |
| الـ ESD |
التفريغ المباشر تفريغ الارتباط: +15KV تفريغ الهواء: 士25KV |
| مكافحة التداخل في الارتباط العابر | النبض السريع: +100 فولت / us، -150 فولت / us |
| RE | اجتياز مستوى الصف الخامس قناة تردد الاختبار: 300MHz-2.5GHz |
| المواصفات | اجتياز مستوى الصف الخامس قناة تردد الاختبار: 150KHz-245Hz |
| RI | اجتاز المستوى الثاني قناة تردد الاختبار: 200MHz-4GHz أنواع تعديل: CW و PM1 و PM2 |
| جهاز إرسال يدوي مضاد للتداخل | اجتاز المستوى الثاني قناة تردد الاختبار: 380MHz-5.85GHz |
3الرسم البياني
وحدة الكاميرا السيارات MAXIM serializer و DF200
