مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
رقم الموديل:

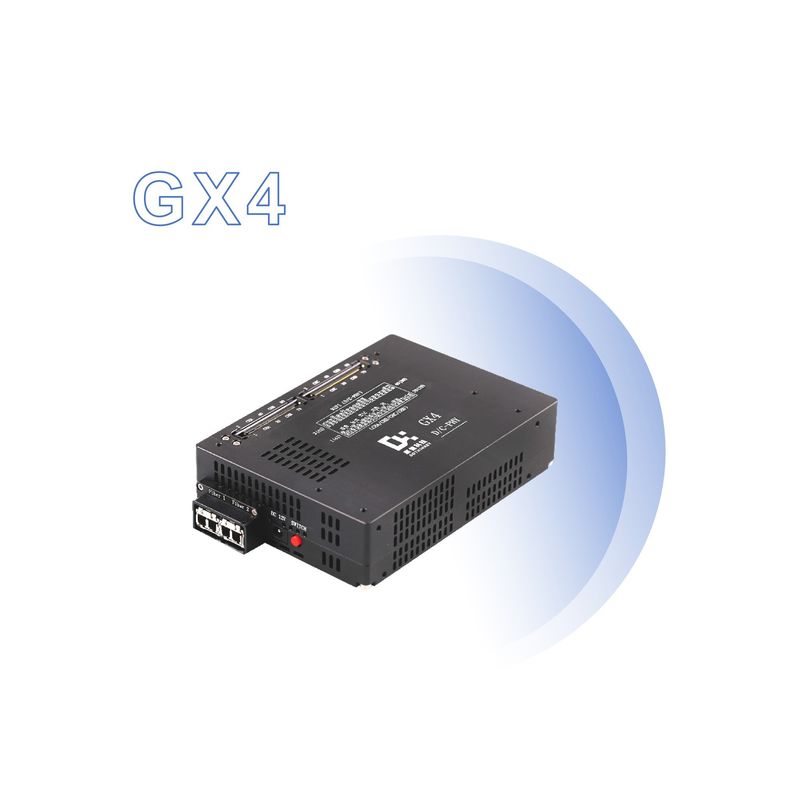

GX4
جهاز اختبار وظيفة الكاميرا
يمكن لـ Dothinkey Image Frame Grabber اختبار الوظائف التالية من وحدة الكاميرا:
1اكتساب الصور ونقلها
اختبار قناة MIPI:
يدعم Dothinkey UC930 ، MU960Pro وغيره من Image Grabber قناة MIPI عالية السرعة ، والتي يمكن أن تختبر نقل البيانات تحت عدد مختلف من الممرات ، مثل أعلى دعم لـ 4LANE ،عرض النطاق الترددي للبيانات يصل إلى 1.5Gbps/LANE أو 1.6Gbps/LANE، وما إلى ذلك، لضمان استقرار ودقة وحدة الكاميرا في نقل البيانات عالية السرعة.
اختبار وحدة الميناء المتوازية:
دعم اختبار وحدة الميناء الموازي القياسية ، يمكن أن يدعم عرض بيت الميناء الموازي ما يصل إلى 16 بت ، مما يلبي متطلبات اختبار وحدات الكاميرا الموازية التقليدية.
اختبار وحدة DVS:
يدعم اختبار وحدة DVS ، ويمكن أن يدعم عرض البت من وحدة DVS الموازية حتى 16 بت ،يمكن استخدامه لاختبار أداء جمع البيانات ونقل وحدات الكاميرا القائمة على تقنية DVS.
دعم تنسيق الصورة:
يدعم مجموعة متنوعة من تنسيقات الصور ، مثل RGB565 ، YUV422 ، RAW8 ، RAW10 ، RAW12 ، RAW14 ، RAW16 ، إلخ.والذي يمكنه تقييم قدرة وحدة الكاميرا على معالجة وإنتاج تنسيقات الصور المختلفة.
2إمدادات الطاقة واكتشاف التيار
إمدادات الطاقة المتعددة والاكتشاف:
على سبيل المثال، UC930 Image Frame Grabber لديه سبعة مصادر طاقة مستقلة عالية الدقة والضوضاء المنخفضة من مستشعرات DC الرقمية،والتي يمكن أن توفر مصدر طاقة دقيق لأجزاء مختلفة من وحدة الكاميرا واكتشاف تيار الاستعداد لكل مصدر طاقة، مثل AVDD ، DOVDD ، VPP2 ، إلخ ، وبعض قنوات إمدادات الطاقة تدعم أيضًا إمدادات الطاقة واستحواذ التيار من وحدة TOF.
دقة الكشف عن التيار العالي:
العديد من أجهزة تصوير الإطار مجهزة بتكنولوجيا الكشف الحالية على مستوى أدوات الدقة، مع الحد الأدنى للدقة 10nA، والتي يمكن أن تقيس بدقة الديناميكية،التيارات الثابتة والمتينة للمستشعرتساعد على تقييم أداء استهلاك الطاقة وقدرة إدارة الطاقة من وحدة الكاميرا.
3الكشف عن الدوائر المفتوحة والقصيرة
اختبار نظام التشغيل بدقة عالية:
مجهزة بتكنولوجيا الكشف عن المفتوح / القصير عالية الدقة ، يدعم Grabber Frame Grabber حتى الكشف عن الدوائر المفتوحة / القصيرة متعددة القنوات ،مثل صندوق اختبار F22Pro يدعم اختبار نظام التشغيل 292 قناة، يدعم Image Frame Grabber اختبار نظام التشغيل بـ 294 قناة ، ويدعم Image Frame Grabber حتى 33 قناة للكشف عن الدوائر المفتوحة / المختصرة ،ويمكن تحديد بدقة مشاكل الدوائر المفتوحة / قصيرة في اتصالات الأجهزة من خلال الإعداد المرن لجهد اختبار نظام التشغيل وتيار الاختبارمن خلال إعدادات فولتاج اختبار نظام التشغيل المرنة وإعدادات التيار الاختبار،يمكن أن تحدد بدقة مشاكل الدائرة المفتوحة والقصيرة في اتصال الأجهزة وضمان جودة اتصال الدائرة من وحدة الكاميرا.
4اختبار وظيفة خاصة
دعم وحدة TOF:
يدعم إمدادات الطاقة واستحواذ التيار على وحدة TOF ، مثل MU960Pro و UC930 وغيرها من أجهزة تصوير الإطار ، والتي يمكن أن تلبي متطلبات اختبار وحدة كاميرا TOF في اكتشاف المدى ،النمذجة ثلاثية الأبعاد والتطبيقات الأخرى.
اختبار المقاومة الصغيرة:
F22Pro و GQ4A Image Frame Grabber يدعمان قياس المقاومة الصغيرة ، والتي هي مناسبة لاختبار المقاومة لقاعدة الوحدة ،ويمكن أن يكتشف جودة اللحام ومقاومة الاتصال من دعامة الوحدةلضمان موثوقية الاتصال الكهربائي للوحدة.
الاتصالات الحافلة I3C:
يدعم بعض أجهزة التقاط الصور أوضاع الاتصال I3C SDR ، مثل F22Pro ، GQ4A ، وما إلى ذلك ، والتي تدعم الاتصال عالي السرعة بين وحدات الكاميرا والمضيفين ،وتلبي الاحتياجات المستقبلية لوحدة الكاميرا لمعدلات نقل بيانات أعلى وبروتوكولات اتصال أكثر كفاءة.
تعديل الجهد القياسي:
يدعم تعديل الجهد الحدودي LP ، والذي يمكن تعديله وفقًا لتعديل الجهد الحدودي LP للوحدات المختلفة لاعتراض الوحدات ذات الجهد غير المؤهل LP ،التحكم بدقة في جودة الوحدات، وضمان استقرار وموثوقية الوحدات في وضع انخفاض استهلاك الطاقة.
