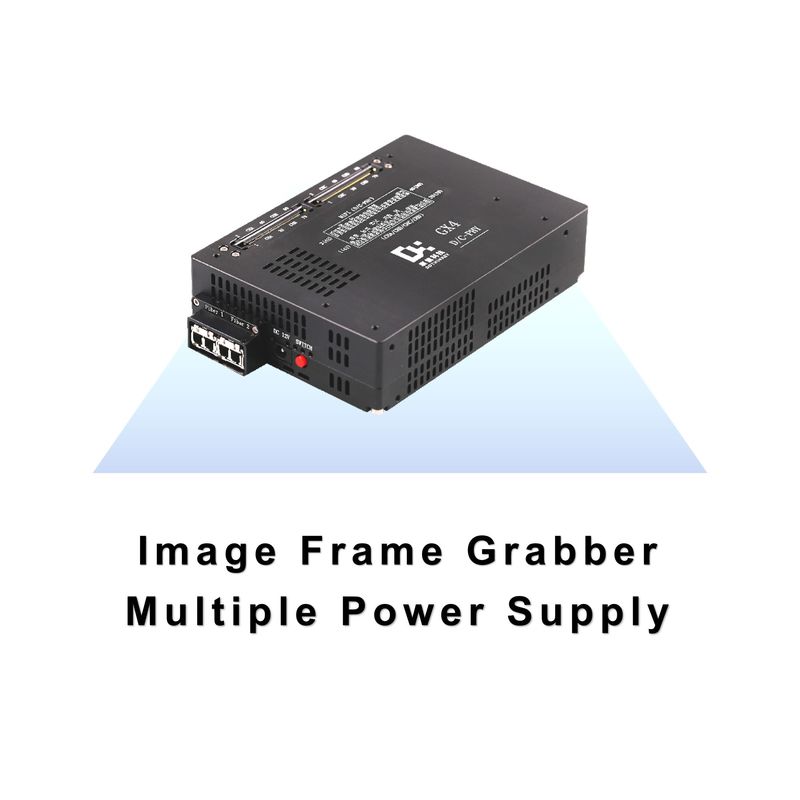

مصدر طاقة متعددة مصدر إطار الصورة DC12V 3A DDR4_16Gbit سعة العازل

مصدر طاقة متعدد

فيما يلي معاني هذه المعلمات المتعلقة بقناة MIPI في GX4 Image Frame Grabber:

قيم قناة MIPI
4C: يشير إلى أن هناك 4 قنوات C-PHY.
4D: يشير إلى أن هناك 4 قنوات D-PHY.
3D + 1C: يشير إلى أن هناك 3 قنوات D-PHY وقناة C-PHY واحدة.
3C + 1D: يشير إلى أن هناك 3 قنوات C-PHY وقناة D-PHY واحدة.
2D + 2C: يشير إلى وجود قنوات D-PHY و 2 قنوات C-PHY.

MIPI D-PHY 1/2/4 شارع

D-PHY:

معيار واجهة الطبقة المادية المستخدمة عادة لنقل البيانات عالية السرعة بين معالجات التطبيقات المحمولة والأجهزة الطرفية مثل الكاميرات والشاشات.

لين:

في D-PHY، يتم نقل البيانات عبر شريط، يتكون كل شريط من زوج من خطوط الإشارة التفاضلية. 1/2/4 شريط يعني أن 1, 2 أو 4 شريط مدعومة لنقل البيانات على التوالي.

MIPI C-PHY 1/2/3 الثلاثي

C-PHY:

معيار واجهة الطبقة المادية الجديد الذي أدخله تحالف MIPI ، مع كفاءة نقل البيانات وعرض النطاق الترددي الأعلى مقارنة بـ D-PHY.

الثلاثي:

في C-PHY ، يتم نقل البيانات عبر مجموعة من ثلاثة خطوط إشارة (أي Trio) بدلاً من استخدام أزواج التفاضل كما هو الحال في D-PHY. 1/2/3 Trio يعني أنه يدعم نقل البيانات عبر 1 ، 2 ،أو 3 ثلاثيات، على التوالي
