مكان المنشأ:
شينزين الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:

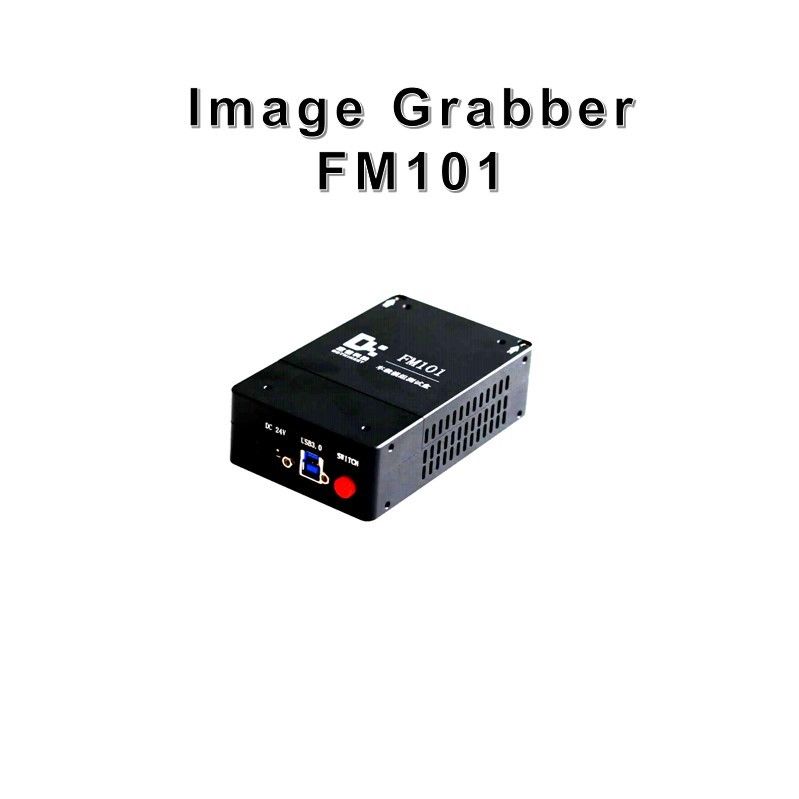

FM101
التصوير السيارات 5Gbps: المعايرة الداخلية وحل الاختبار AA
FM101 خصائص نظام اختبار وحدات السيارات
حل اختبار الكاميرا الواحدة
يدعم كل من واجهات FAKRA المتكافئة (متفردة) و STP التفاضلية
مصممة خصيصاً لتأكيد وحدة الكاميرا للسيارات
المراقبة الشاملة والتشخيص
مراقبة استهلاك التيار في الوقت الحقيقي
قياس وتحليل معدل الإطارات
تقرير الأخطاء التفصيلي:
• أخطاء الإطار
• أخطاء الروابط
• أخطاء في فك الشفرة
إدارة الصورة والطاقة المتقدمة
القدرة على التقاط الصورة الكاملة وتخزينها
دعم متكامل للطاقة فوق الكوكاس (POC):
• إمدادات الطاقة
• قياس الجهد
مصدر طاقة LED مخصص لوحدات إضاءة المركبات
خيارات تكوين مرنة
حلول فصل قابلة للاختيار
متوافق مع معايير السيارات الرئيسية:
• سلسلة ماكسيم
• تسلسل TI
يدعم معظم الوحدات المتسلسلة المتاحة في السوق
نطاق و دقة إمدادات الطاقة القابلة للبرمجة
| نطاق و دقة إمدادات الطاقة القابلة للبرمجة | |||||||
| القناة | نطاق الجهد الخارجي | خطوة للأمام | دقة الجهد الخارجي بدون حمولة | الحد الأقصى لتيار الخروج | قرارات الاستحواذ الحالية | دقة الاستحواذ الحالية | دقة اكتساب الجهد POC |
| CH1 CH2 |
0.8V-18V | 0.1 فولت | 0.8V-6V :± 60mV 6V-18V :± 1% |
1A | 0.1mA | 0-0.05A :± 1.5mA 0.05A-1A :± 1% |
0.8V-6V :± 60mV 6V-18V :± 1% |
وصف وظيفة الواجهة
| 1 | واجهة إخراج الطاقة | لا يسمح بجهاز إمدادات الطاقة الخارجية! يتم استخدامه لتزويد الطاقة للإضاءة الإضافية للوحدة الخارجية ، مستقلة عن مصدر الطاقة POC ، ومتصلة.المسافة بين رقم PIN من محطة السلك هو 3.81ملم |
| 2 | واجهة وحدة الكاميرا A | التكوين القياسي الافتراضي: واجهة محوريّة (COAX) ، رابط FAKRA، واجهة مضادة للخدع على شكل Z، أزرق الماء |
| 3 | واجهة وحدة الكاميرا B | واجهة التفاضل (STP) ، المنتج النهائي فقط محجوز. النموذج الموصى به: D4S20G-400A5-Z ، أزرق الماء (Z) نوع الواجهة الواضحة |
| 4 | ضوء المؤشر | الأحمر: ضوء مؤشر الطاقة الأخضر: ضوء مؤشر الإشارة |
| 5 | واجهة إمدادات الطاقة في مربع الاختبار | واجهة إمدادات طاقة متواصلة 24V/2.5A مخصصة لصندوق الاختبار ، والتي تستخدم لتوفير الطاقة العاملة لصندوق الاختبار |
| 6 | واجهة USB3.0 | واجهة الاتصال USB3.0 |
| 7 | التبديل | مفتاح تشغيل / إيقاف طاقة مربع الاختبار |
