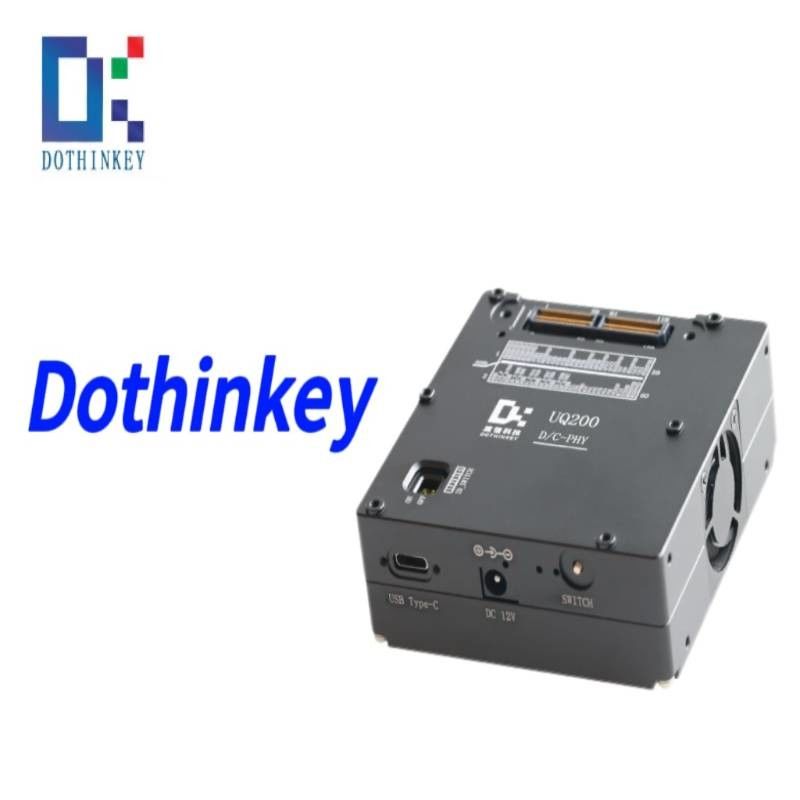

Dothinkey High Speed Image Grabber UQ200 سلسلة USB3.0
1التطبيق
لاختبار كاميرات C-PHY عالية السرعة.
1) سرعة الإرسال
750MB/s معدل نقل أقصى
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/Lane
إرسال USB3.1
2.دليل التصميم
1) المبادئ التوجيهية للاتصال بـ GND
يوفر مستشعر الصورة من سلسلة UQ200 نوعين من GND (AGND و DGND). إذا لم يتم تقسيم GND للمستشعر ، فيمكن توصيل AGND و DGND معًا ببطاقة GND للمستشعر.
2) تكوين المقاومة I2C Pull-Up
تتميز دبوس I2C بمقاومات سحب قابلة للبرمجة الداخلية (خيارات 4.7KΩ و 1.5KΩ و 560Ω ، الافتراضي 1.5KΩ) التي يتم سحبها إلى DOVDD. يمكن للمستخدمين تكوين المقاومة عبر وظائف البرمجيات حسب الحاجة.
3) تكوين وظيفة GPIO
تدعم دبوس GPIO تكوينًا وظيفيًا مرنًا ، مع مقاومة سحب داخلية 4.7KΩ إلى DOVDD. يمكن للمستخدمين تحديد وظائفهم من خلال البرمجيات بناءً على متطلبات التطبيق.
4) احتياطات GND على مستوى النظام
يتم تخصيص هذا الدبوس لمصدر الطاقة الطرفي (GND على مستوى النظام) ويجب ألا يتم توصيله مباشرة بGND للمستشعر. قد يتداخل ذلك مع وظيفة اختبار Open / Short (OS).
5) معالجة الدبوس المحجوز
هذا الدبوس محجوز للاستخدام الداخلي وله توصيلات داخلية خاصة. لا تقطعه مع الدبوسات الأخرى أو إجراء اتصالات خارجية. يجب أن يبقى عائمًا.
3مخطط توزيع واجهة خارجية
4. UQ200 وجهة نظر رئيسية
