مكان المنشأ:
شنتشن، الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
CP81

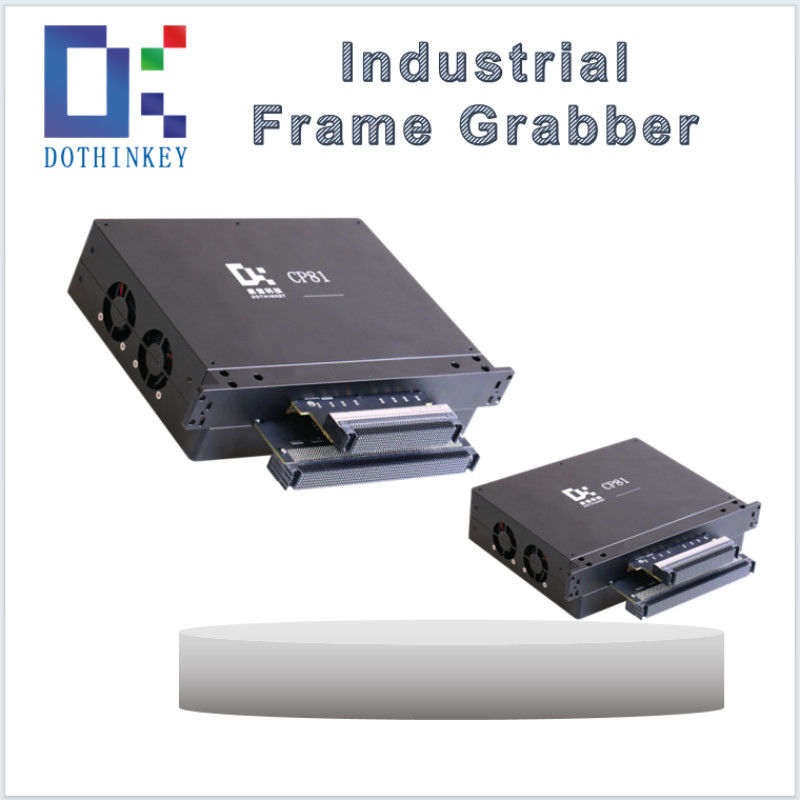

بطاقة التقاط CP81 USB MIPI مع دعم اختبار 8 × 39 OS و 8 × 19 LC
خصائص:
1التقاط الصورة عالية السرعة عبر واجهة MIPI D-PHY ذات 8 خطوط
2نظام توزيع الطاقة 48 قناة قابلة للتكوين (8 مجموعات × 6 قنوات)
3قياس التيار المتعدد المدى (10^-3 إلى 10^-9 A)
4حل اختبار جهاز استشعار بصري من 312 نقطة (تكوين 8 × 39)
5المدخلات التناظرية العالمية لقياس الإشارة
6تحليل سلامة الطاقة من خلال استشعار الجهد السكك الحديدية
7مراقبة الجهد في وضع LP للتحقق من صحة الواجهة
8تعويض مقاومة الاتصال عن طريق قياس كلفن
مخطط:
البعد:
CP81 DPS الحد الأقصى لقدرة الحمل:
|
القناة
|
مخرجات DPS
الجهد
|
أقصى
الناتج
التيار الحالي
|
ملاحظة
|
|
AVDD
|
0.5V-5V
|
0.5أ
|
يجب أن لا يتجاوز مجموع القيم الحالية في قناة وحدة واحدة، باستثناء VAUX، 1A. الملاحظات: 1قناة وحدة واحدة لديها 6 قنوات من طاقة DPS إمدادات لتكوين المستخدم. 2. ثمانية قنوات الوحدة لديها ما مجموعه 8X6 قوة دبليو إس إمدادات لتكوين المستخدم. 3الرجاء عدم تجاوز المواصفات التقنية المقدمة في هذا الجدول عندما يتم استخدام DPS، وإلا فإنه سوف يضر المنتج أو تؤثر على دقة الاختبار. |
|
AVDD2
|
0.5V-5V |
0.5أ
|
|
|
DVDD
|
0.5V-3.3V
|
0.8أ
|
|
|
DOVDD
|
0.5V-5V
|
0.5أ
|
|
|
VPP2
|
0.5V-5V
|
0.5أ
|
|
|
(فوكس)
|
1.3V-8V
|
0.1أ
|
