مكان المنشأ:
شينزين الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE

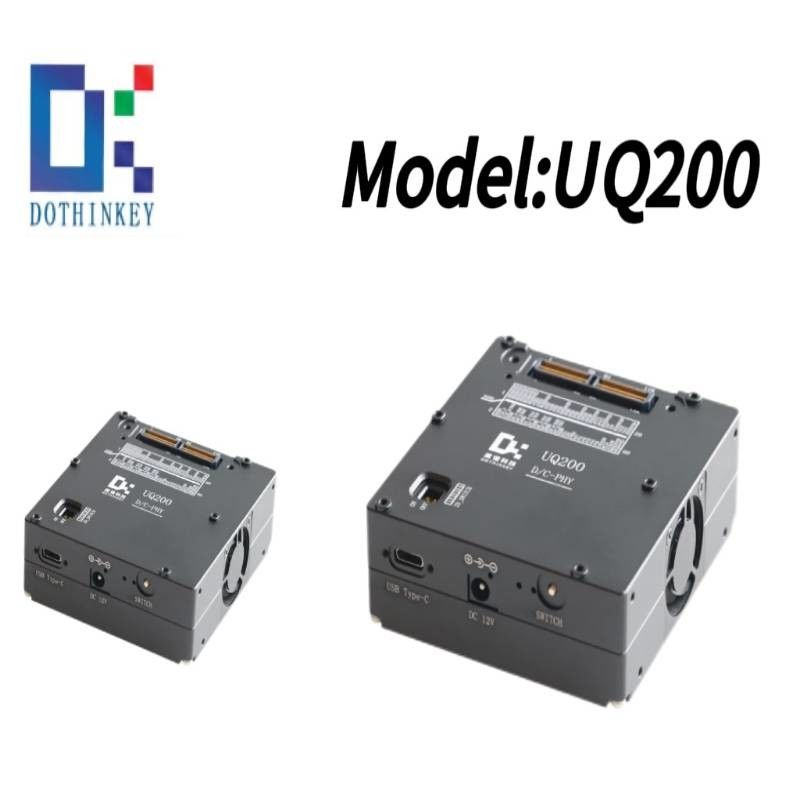

رقم الموديل:
UQ200
تطبيق UQ200 لكاميرا الهاتف المحمول، MIPIC-PHY عالية السرعة.
1مواصفات الاتصال الأرضي
يحتوي مستشعر التصوير UQ200 على مجالات أرضية مزدوجة (AGND و DGND). عند تنفيذ مخطط أرضي موحد ، يمكن أن يتشارك كل من AGND و DGND في اتصال مشترك مع محطة الأرض للمستشعر.
2تكوين واجهة.I2C
يتم توفير المقاومات المتكاملة القابلة للبرمجة (يمكن تحديدها 560Ω ، 1.5kΩ ، أو 4.7kΩ ؛ افتراض المصنع 1.5kΩ) على خطوط I2C ، المشار إليها في DOVDD.يمكن ضبط مقاومة السحب بشكل ديناميكي من خلال التحكم في البرمجيات الثابتة.
3واجهة قابلة للبرمجة.GPIO
يحتوي كل GPIO على وظيفة قابلة للتكوين من خلال البرمجيات ، ويتضمن 4.7kΩ pull-up إلى DOVDD. تدعم هذه الدبابيس تخصيصًا محددًا للتطبيق من خلال إعدادات إدخال / إخراج قابلة للبرمجة.
4الاعتبارات الأساسية للنظام
تم تصميم هذه المحطة حصراً لتوزيع الطاقة الطرفية (منطقة نظام الأرض) ، يجب أن تظل معزولة عن شبكة جهاز الاستشعار الأرضية للحفاظ على قدرة اختبار مفتوح/قصير مناسبة.
5.إدارة دبوس محجوز
محجوزة للاستخدام الداخلي للنظام ، هذه الدبابيس تتضمن توجيه داخلي خاص. حافظ على هذه الدبابيس في حالة غير متصلة - يجب تجنب الاتصالات الخارجية أو الاختصارات بين الدبابيس.
6مخطط وصف واجهة وحدة المنتج
