مكان المنشأ:
شينزين الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
UQ200

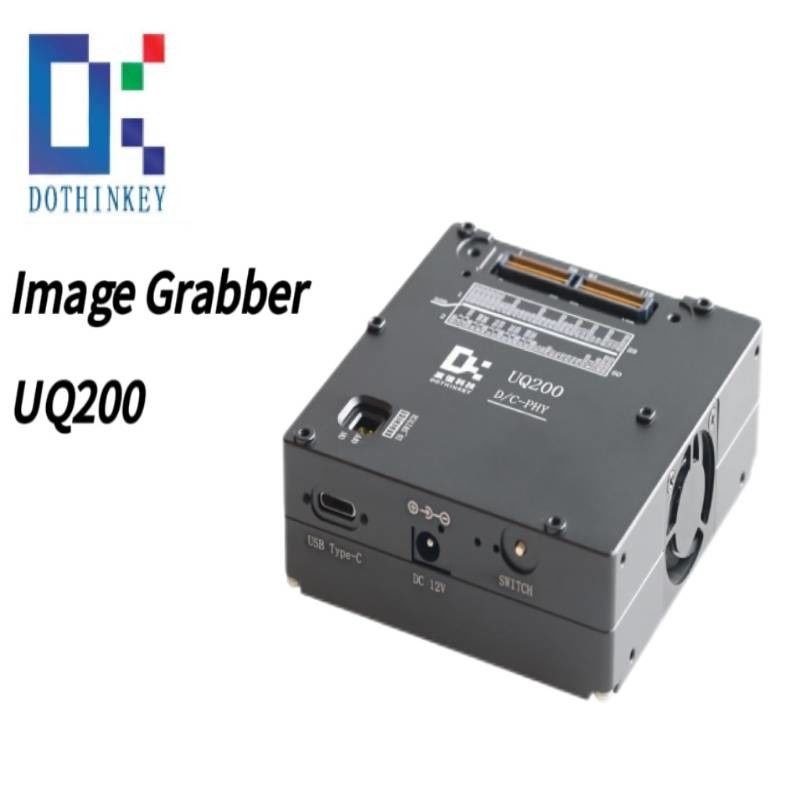

Dothinkey MIPI USB3.1 سلسلة الصورة Grabber مصدر الطاقة DC12V / 1A
1خصائص إمدادات الطاقة DPS
يحتوي النظام على مصدر طاقة قابل للبرمجة من 7 قنوات مع المواصفات التالية:
1) AVDD/AFVCCمخرج قابل للتعديل من 0 إلى 5 فولت ، يدعم ما يصل إلى 1A
2) AVDD2/DVDD/VPP2مخرج قابل للتعديل من 0 إلى 3.3 فولت ، يدعم ما يصل إلى 1A
3) DOVDD: الخروج القابل للتعديل من 0 إلى 3.3 فولت ، يدعم ما يصل إلى 0.5A
4) VAUXمخرج قابل للتعديل من 0 إلى 8 فولت ، يدعم ما يصل إلى 1A
جميع القنوات توفر تنظيم الجهد بدقة عالية لتكوين نظام مرن.
2المؤشرات التقنية العامة
| المؤشرات التقنية العامة | |
| إمدادات الطاقة | DC12V/1A |
| حماية ESD للواجهة الخارجية | نموذج الجسم البشري (HBM) ≥ ± 2000V نموذج الجهاز (MM) ≥ ± 200 فولت |
| الحجم | 90*85*33ملم |
| ميزة توافق Sesor | |
| واجهة جهاز الاستشعار | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| معدل MIPI ① | MIPI D-PHY ≥ 2.5Gbps/Lane MIPI C-PHY ≥ 3.5GSps/Trio |
| قناة بيانات MIPI | MIPI D-PHY 1/2/4 شارع MIPI C-PHY 1/2/3 الثلاثي |
| واجهة جهاز الكمبيوتر + العازل | |
| واجهة اتصال الكمبيوتر | USB3.1 GEN2 |
| قدرة العازل | DDR4 4GB |
| مؤشر اتصالات أجهزة الاستشعار | |
| معدل I2C | 100K ~ 1M |
| الحد الأقصى لمعدل الاتصال لـ SPI | 20Mbps |
| ساعة جهاز الاستشعار | 6 ~ 99MHz ± 0.1MHz |
| مستوى جهاز الاستشعار (اتبع (DOVDD) |
1.2 فولت ~ 3.3 فولت |
| خصائص نظام التشغيل | دعم اختبار نظام التشغيل 29-way |
| تذكير:①هذا هو الحد الأقصى لمعدل MIPI عندما يتم توصيل لوحة نقل الوحدة مباشرة إلى صندوق الاختبار دون كابل تمديد. إذا تم تمرير كابل تمديد ،يتم التأثير على معدل MIPI الأقصى بواسطة كابل الإطالة والوحدةالتأثير المشترك للوحة المكيف و الجهاز | |
