مكان المنشأ:
شينزين الصين
اسم العلامة التجارية:
Dothinkey
إصدار الشهادات:
CE
رقم الموديل:
UQ200

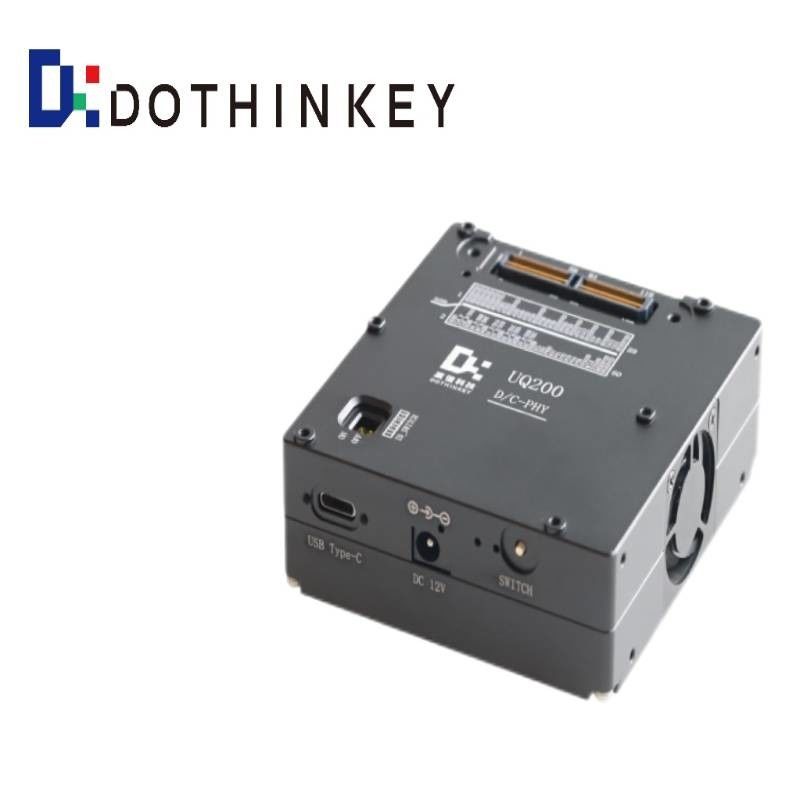

Dothinkey UQ200 MIPI D/C-PHY الصورة عالية السرعة
1المؤشرات التقنية العامة
| إمدادات الطاقة | DC12V/1A |
| حماية ESD للواجهة الخارجية | نموذج الجسم البشري (HBM) ≥ ± 2000V نموذج الجهاز (MM) ≥ ± 200 فولت |
| الحجم | 90*85*33ملم |
| ميزة توافق Sesor | |
| واجهة جهاز الاستشعار | MIPI D-PHY CSI * 1 MIPI C-PHY CSI * 1 |
| معدل MIPI ① | MIPI D-PHY ≥ 2.5Gbps/Lane MIPI C-PHY ≥ 3.5GSps/Trio |
| قناة بيانات MIPI | MIPI D-PHY 1/2/4 شارع MIPI C-PHY 1/2/3 الثلاثي |
| واجهة جهاز الكمبيوتر + العازل | |
| واجهة اتصال الكمبيوتر | USB3.1 GEN2 |
| قدرة العازل | DDR4 4GB |
| مؤشر اتصالات أجهزة الاستشعار | |
| معدل I2C | 100K ~ 1M |
| الحد الأقصى لمعدل الاتصال لـ SPI | 20Mbps |
| ساعة جهاز الاستشعار | 6 ~ 99MHz ± 0.1MHz |
| مستوى جهاز الاستشعار (اتبع (DOVDD) |
1.2 فولت ~ 3.3 فولت |
| خصائص نظام التشغيل | دعم اختبار نظام التشغيل 29-way |
| تذكير:①هذا هو الحد الأقصى لمعدل MIPI عندما يتم توصيل لوحة نقل الوحدة مباشرة إلى صندوق الاختبار دون كابل تمديد. إذا تم تمرير كابل تمديد ،يتم التأثير على معدل MIPI الأقصى بواسطة كابل الإطالة والوحدةالتأثير المشترك للوحة المكيف و الجهاز | |
2التطبيق
كاميرا الهاتف المحمول، سرعة عالية MIPIC-PHY.
3.مواصفات إمدادات الطاقة القابلة للبرمجة
يدمج الجهاز نظام إمدادات كهرباء قابل للبرمجة ذو دقة عالية من 7 قنوات مع الميزات الرئيسية التالية:
1)مخرجات الجهد المتعددة المدى
AVDD/AFVCC: 0-5V قابل للتعديل @ 1A max
AVDD2/DVDD/VPP2: 0-3.3V قابل للتعديل @ 1A max
DOVDD: 0-3.3V قابل للتعديل @ 500mA max
فوكس: 0-8 فولت قابلة للتعديل @ 1A max
2)خصائص الأداء
تنظيم الجهد بدقة عالية (± 1٪)
تصميم الضوضاء المنخفضة
وظيفة البدء الناعم القابلة للبرمجة
الحماية من التيار الزائد/الجهد الزائد
3)دمج النظام
التحكم المستقل في القناة
قدرة الاستشعار عن بعد
دعم المزامنة للعمل متعدد القنوات
الملاحظة: جميع القيم التيارية المحددة عند درجة حرارة 25 درجة مئوية. قد يتم تطبيق التخفيض عند درجات حرارة مرتفعة.
