دعم نظام التشغيل من الدرجة الصناعية USB Frame Grabber MIPI Capture Card D PHY و 8X39

دعم نظام التشغيل USB MIPI Frame Grabber الصناعية D PHY و 8X39

خصائص:

1واجهة تصوير مزدوجة MIPI D/C-PHY
اكتساب الصور القناة المزدوجة متوافقة مع بروتوكولات MIPI D-PHY 1.2 و C-PHY 1.1 ، ودعم معدلات البيانات تصل إلى 6 جيجابت في الثانية لكل شريط للمستشعرات عالية الدقة.
2. 2×5 قوائم طاقة قابلة للتكوين
10 مخرجات قابلة للبرمجة مستقلة (0.8 فولت 3.3 فولت ، دقة ± 1 ٪) ، مما يتيح تحسين طاقة متعددة أجهزة الاستشعار في وقت واحد (على سبيل المثال ، قلب 2.2 فولت + 1.8 فولت I / O).
3. أجهزة استشعار التيار المتعددة المدى
قياس دقة من 100 mA إلى 10 nA (0.5٪ دقة FS) مع التنظيم التلقائي لتحليل الطاقة الديناميكية.
4مصفوفة اختبار نظام التشغيل 66 قناة
كشف مفتوح / قصير عبر 66 مسارًا للإشارة (مقاومة الاتصال < 1 Ω) عن طريق تبديل الحمل القابل للبرمجة.
5برمجة معرف المنتج الديناميكية
يدعم EEPROM الداخلي تكوين معرف فريد 128 بت لتتبع IoT / Industry 4.0.
6واجهة القياس التناظرية
أجهزة تحكم 16 بت مع نطاق إدخال ± 10 فولت لمراقبة الجهد / التيار الخارجي (على سبيل المثال ، درجة الحرارة ، الضوضاء المحيطة).
7مراقبة السكك الحديدية في الوقت الحقيقي
ردود الفعل المتواصلة للجهد (50 كيلو هرتز عينة، دقة ± 0.5٪) مع تنبيهات ارتفاع/انخفاض الجهد.
8. تسليم الطاقة الكلفين 4 أسلاك
تعويض الاستشعار عن بعد لخفض الجهد < 10 ملف عبر كابلات 2 متر (تكوين 4 أسلاك).

مخطط:

وصف رابط الطاقة:

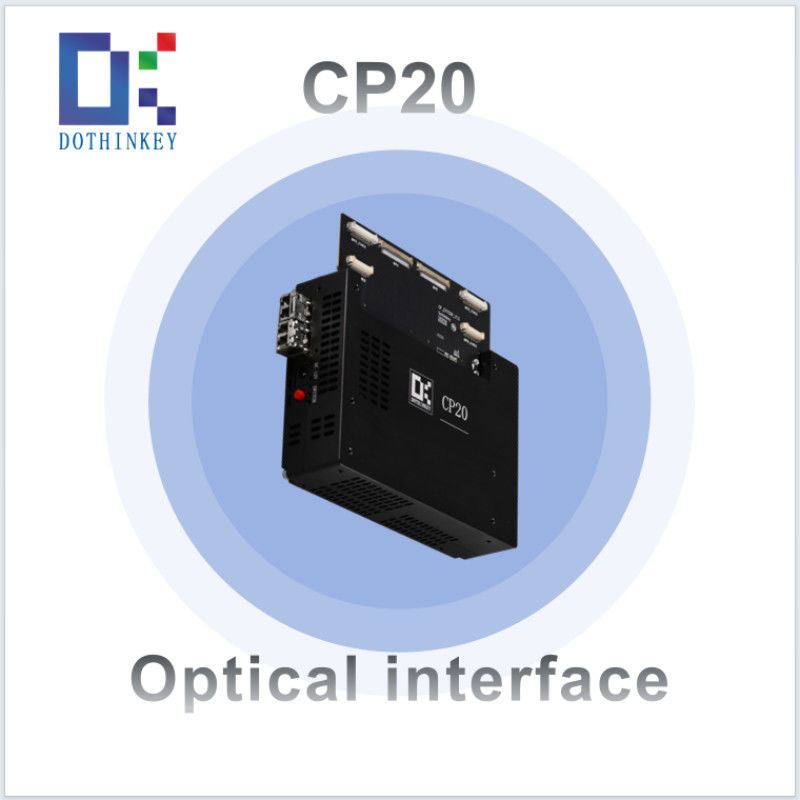

مواصفات المنتج CP20:
